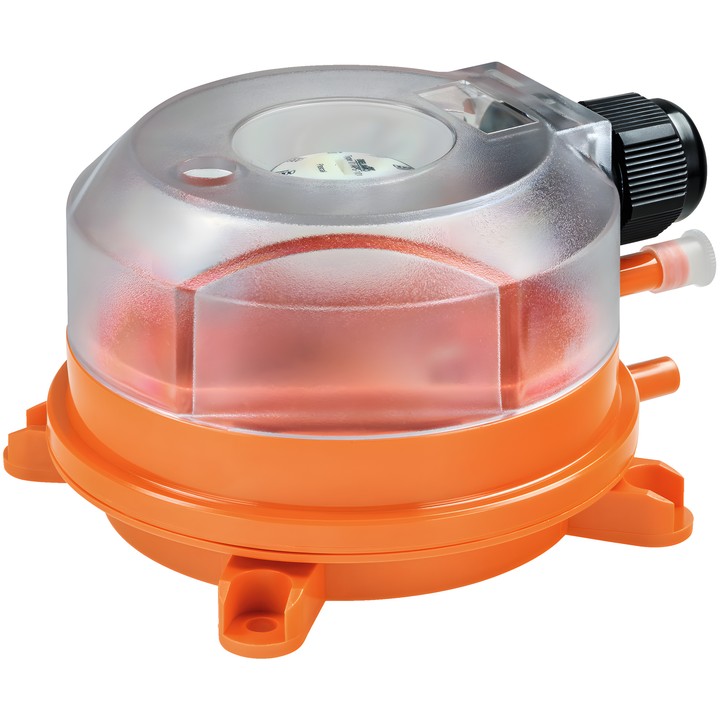

Belimo 01APS-104 - diferenční tlakový spínač

Diferenční tlakový spínač Belimo 01APS-104

Model 01APS-104 slouží k monitorování přetlaku, podtlaku a rozdílu tlaku vzduchu a dalších nehořlavých, neagresivních plynů ve stacionárních systémech vytápění, větrání a klimatizace. Má nastavitelný spínací bod a automatický návrat.

Hlavní technické údaje

• Rozsah měření: 500...2500 Pa.
• Přesnost opakování: ±1%, min. ±5 Pa; spínací diference: 150 Pa.
• Tlak při porušení: 10 kPa.
• Výstupní signál: spínač; maximální zatížení kontaktu: 1,0 A / AC 250 V.
• Elektrické připojení: svorky pro vodiče 0.5...1.5 mm².
• Stupeň krytí: IP54 a NEMA 13.
• Teplota okolí a média: -20...85°C [-4...185°F].
• Součástí dodávky: PVC trubička 2 m, 2 plastové kanálové přípojky a šrouby.

Pokyny k montáži

Parametry spínacího bodu platí pro svislou montáž; doporučuje se montáž s tlakovými přípojkami směřujícími dolů. Montáž tlakového spínače vzhůru nohama není povolena.
