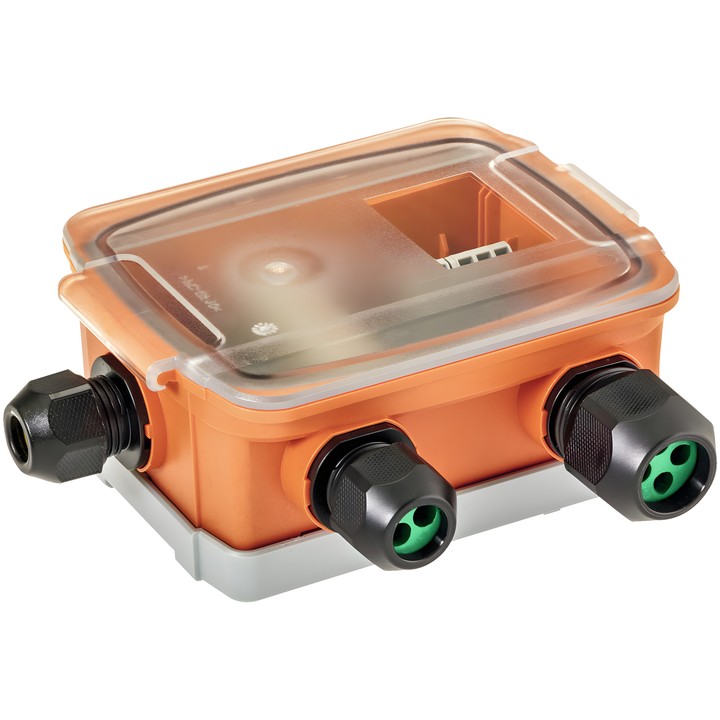

Belimo G-22PEM-A01 - převodník MP-Bus na M-Bus

Převodník M-Bus Belimo G-22PEM-A01

Zařízení pracuje jako klient MP: převádí informace z MP-Bus měřičů tepelné energie 22PE.. a Belimo Energy Valve™ EV..R2+.. / EV..R3+.. na M-Bus. Napájí připojená zařízení a integruje je do M-Bus.

Hlavní vlastnosti a parametry

• Výstupní signál: M-Bus.
• Jmenovité napětí: AC/DC 24 V; rozsah jmenovitého napětí: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Příkon: 0.9 VA (AC) nebo 0.75 W (DC).
• Elektrické připojení: zásuvná pružinová svorkovnice, max. 2.5 mm².
• Stupeň krytí IEC/EN: IP65; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...50°C; vlhkost okolí: max. 95% RH, bez kondenzace.
• Přenosová rychlost: M-Bus 300, 600, 1200, 2400, 4800, 9600 Baud; MP-Bus 1200 Baud.
• Protokol M-Bus: EN 13757-3:2018.
• Maximální odběr proudu zařízení připojených k převodníku: 2 A (odporová zátěž).

Převodník je určen pro stacionární instalace vytápění, větrání a klimatizace. Podle dokumentace musí být připojený měřič tepelné energie nebo Belimo Energy Valve™ nastaven jako server MP.
