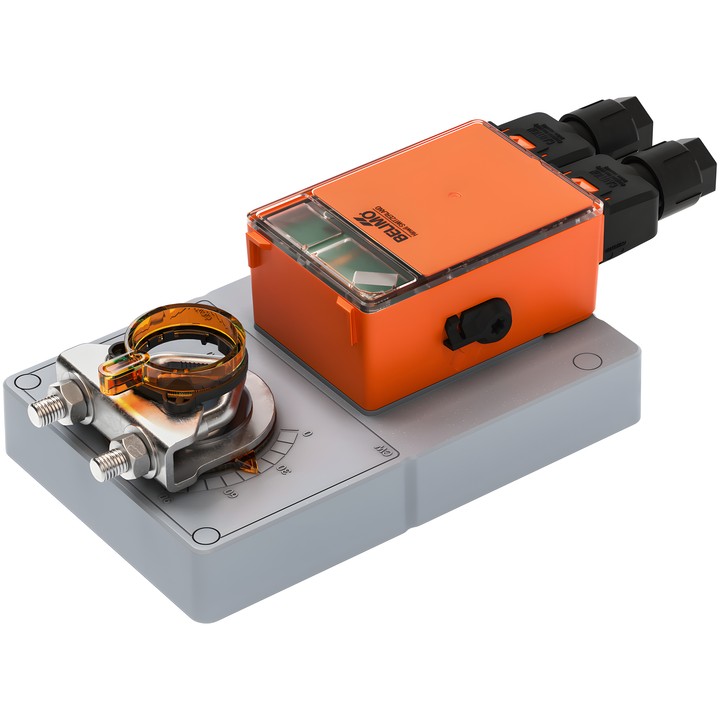

Belimo GM24S.46 - pohon klapky

Belimo GM24S.46 - pohon klapky

Belimo
1 506,05 zł
S DPH
1 224,43 zł bez daně

Pohon klapky Belimo GM24S.46 s krouticím momentem 40 Nm, napájením AC/DC 24 V a ovládáním Zavřít/Otevřít. Doba chodu motoru je 35 s / 90° a lze ji nastavit v rozsahu 35...150 s.

Je vybaven 2x SPST, oboustranně použitelnou univerzální montážní svorkou 12...26.7 mm a pružinovými svorkami s odpojitelným elektrickým připojením. Stupeň krytí IP54.

Dodání přibližně za 14 dní
Sdílet

Belimo GM24S.46 – pohon klapky

Pohon určený k regulaci klapek v technických systémech budov. Umožňuje ruční přestavení pomocí boční páky s aretací a konfiguraci parametrů pomocí Belimo Assistant 2, včetně konfigurace přes NFC.

Hlavní vlastnosti a parametry

  • Krouticí moment motoru: 40 Nm.
  • Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
  • Ovládání: Zavřít/Otevřít.
  • Doba chodu motoru: 35 s / 90°; nastavitelný rozsah: 35...150 s.
  • Úhel otáčení: max. 95°; elektronické omezení na obou stranách pomocí Belimo Assistant 2.
  • Dva integrované pomocné kontakty: 2x SPST (Single Pole, Single Throw).
  • Mechanické připojení: oboustranně použitelná univerzální montážní svorka 12...26.7 mm.
  • Elektrické připojení: odpojitelné pružinové svorky.
  • Ruční přestavení: boční páka s aretací.
  • Indikace stavu: zelená LED; rozhraní NFC pro konfiguraci pomocí Belimo Assistant 2.
  • Příkon za provozu: 4 W; v klidovém stavu: 0.3 W; pro dimenzování vodičů: 8 VA.
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Protective Extra-Low Voltage (PELV).
  • Teplota okolí: -30...55°C [-22...131°F].

  • Značka
    Belimo
  • Kód
    GM24S.46
  • ean13
    7630498145711

  • Napětí AC/DC
    AC/DC 24 V
  • Připojení pomocného kontaktu
    Svorky 2.5 mm² [14 AWG], (kabel ø4...7,5 mm [ø0.16...0.29"], 4žilový)
  • Příkon (v provozu)
    4 W
  • Příkon (přidržování)
    0.3 W
  • Jmenovitý výkon
    8 VA
  • Připojení řízení napájení
    Svorky 2.5 mm² [14 AWG] (kabel ø4...7,5 mm [ø0.16...0.29"], 3žilový)
  • Typ ovládání
    Zavřít/Otevřít
  • Stupeň krytí
    IP54
  • Ruční ovládání
    S boční pákou, s aretací
  • Doba pohybu (motor)
    35 s / 90°
  • Proměnná doba chodu motoru
    35...150 s
  • Okolní teplota
    -30...55°C [-22...131°F]
  • Pomocné kontakty
    2x SPST
  • Krouticí moment
    40 Nm
  • Směr pohybu – motor
    otáčení ve směru hodinových ručiček (cw)
  • Úhel otáčení
    95°
  • Mechanické připojení
    Oboustranná univerzální montážní svorka 12...26.7 mm
