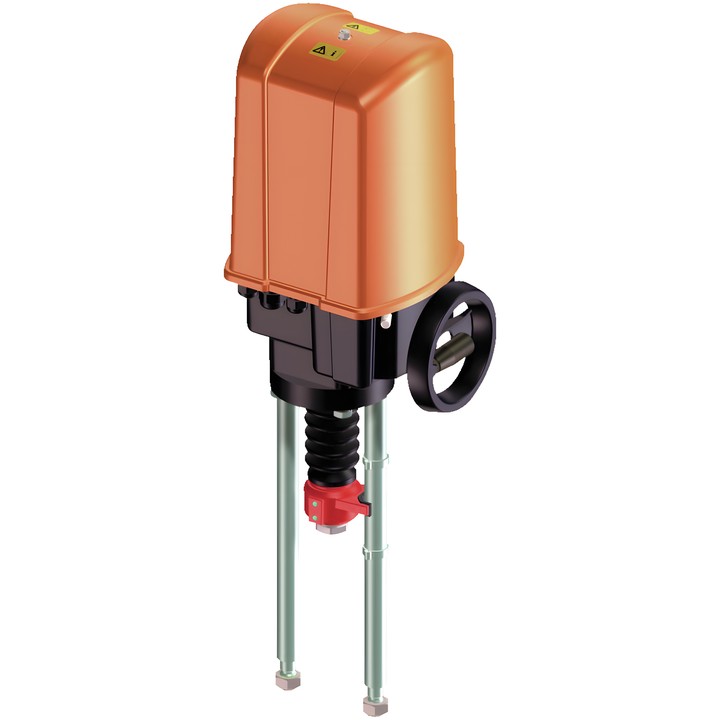

Belimo GV12-24-SR-T - lineární pohon pro velké ventilové ventily

Belimo GV12-24-SR-T

Elektronický lineární pohon určený pro velké 2- a 3cestné ventilové ventily DN 200/250. Řízení je modulační; pohon má zdvih 65 mm a mechanický ukazatel polohy.

Hlavní vlastnosti a technické údaje

• Síla pohonu: 15000 N.
• Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
• Příkon pro dimenzování vodičů: 74 VA.
• Pracovní rozsah Y: (0.5)2...10 V; zpětnovazební signál polohy U: 2...10 V.
• Zdvih: 65 mm; doba chodu motoru: 82 s / 65 mm.
• Připojení napájení a řízení: svorky 2.5 mm².
• Ruční přestavení: dočasné, pomocí ručního kola (které se neotáčí).
• Stupeň krytí IEC/EN: IP65; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -20...70°C.
• Hmotnost: 9.5 kg.

Pohon je chráněn proti zkratu, přepólování a přetížení. V klidové poloze dochází ke snížení odběru proudu.
