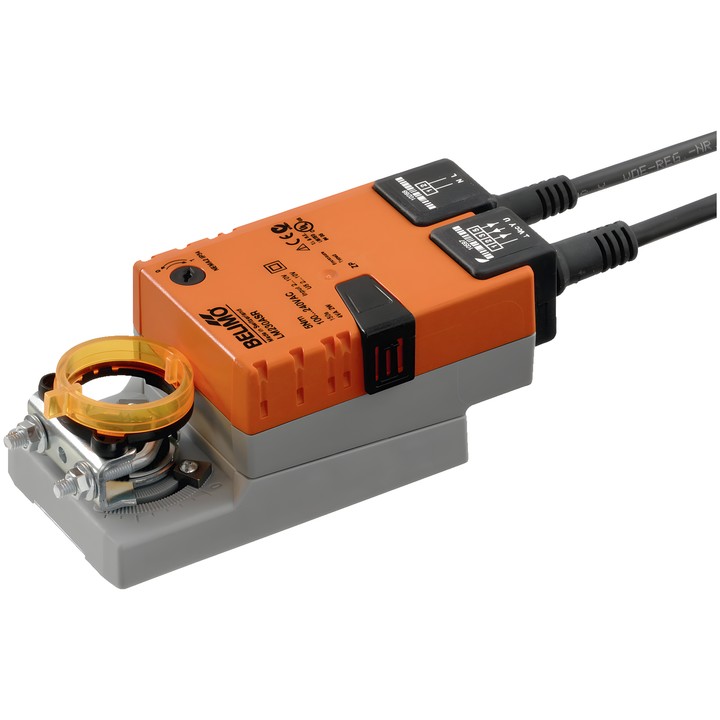

Belimo LM230ASR - drejeaktuator til spjæld

Belimo LM230ASR - drejeaktuator til spjæld

Belimo
743,94 zł
Inkl. moms
604,83 zł tax excluded

Modulerende Belimo LM230ASR-aktuator til spjæld med et drejningsmoment på 5 Nm. Forsyning AC 100...240 V, styreområde 2...10 V og feedbacksignal 2...10 V.

Gangtiden er 150 s / 90°. Aktuatoren har en universel akselklemme på 6...20 mm og kapslingsklasse IP54.

Levering om ca. 14 dage
Del

Belimo LM230ASR

Drejeaktuator til regulering af spjæld i tekniske bygningsinstallationer. Den styres med et modulerende signal og afgiver et positionsfeedbacksignal.

Vigtigste egenskaber og parametre

  • Drejningsmoment: 5 Nm.
  • Mærkespænding: AC 100...240 V; frekvens: 50/60 Hz.
  • Styreområde Y: 2...10 V; feedback U: 2...10 V.
  • Motorens gangtid: 150 s / 90°; drejevinkel: Max. 95°.
  • Effektforbrug under drift: 2 W; i hvile: 1 W; til dimensionering af ledninger: 4 VA.
  • Bevægelsesretning vælges med kontakt 0/1; manuel indstilling med trykknap og mulighed for låsning.
  • Universel akselklemme 6...20 mm; mekaniske drejevinkelbegrænsere og positionsindikator.
  • Strømtilslutning: kabel 1 m, 2x 0.75 mm²; styretilslutning: kabel 1 m, 4x 0.75 mm².
  • Kapslingsklasse IEC/EN: IP54; beskyttelsesklasse IEC/EN: II, forstærket isolering.
  • Omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    LM230ASR
  • EAN-13
    7630498112195

  • AC/DC-spænding
    AC 100...240 V
  • Effektforbrug (under drift)
    2 W
  • Effektforbrug (fastholdelse)
    1 W
  • Mærkeeffekt
    4 VA
  • Styringstype
    DC 2...10 V
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Køretid (motor)
    150 s / 90°
  • Strømtilslutning
    Kabel 1 m, 2x 0.75 mm²
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Drejningsmoment
    5 Nm
  • Bevægelsesretning – motor
    Kan vælges med kontakt 0/1
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Universalklemme 6...20 mm
  • Styreforbindelse
    Kabel 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Download (1.2MB)

Instrukcja montażu

Download (507.41KB)

EU Declaration of Conformity – LM230ASR

Download (32.76KB)

Environmental Declaration – LM..

Download (72.44KB)
