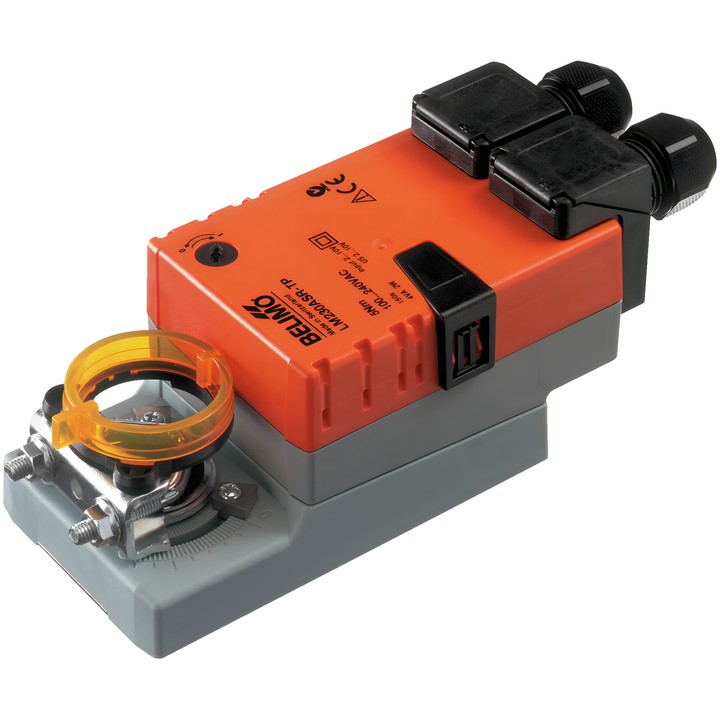

Belimo LM230ASR-TP - spjældmotor med analog styring

Belimo LM230ASR-TP - spjældmotor med analog styring

Belimo
743,94 zł
Inkl. moms
604,83 zł tax excluded

Belimo LM230ASR-TP-spjældmotor med et drejningsmoment på 5 Nm, forsyning AC 100...240 V og modulerende styring 2...10 V. Gangtiden er 150 s / 90°.

Modellen har et positionsfeedbacksignal på 2...10 V, en universel akselklemme på 6...20 mm og kapslingsklasse IP54.

Levering om ca. 14 dage
Del

Belimo LM230ASR-TP – spjældmotor

En modulerende motor til positionering af spjæld i bygningstekniske installationer. Ifølge det tekniske datablad er den beregnet til luftspjæld med et areal på op til ca. 1 m². Styresignalet Y bestemmer motorens position, mens målespændingen U muliggør elektrisk aflæsning af spjældets position.

Vigtigste egenskaber og parametre

  • Motorens drejningsmoment: 5 Nm; mærkespænding: AC 100...240 V, 50/60 Hz.
  • Modulerende styring: 2...10 V; positionsfeedbacksignal: 2...10 V.
  • Motorens gangtid: 150 s / 90°; drejevinkel: maks. 95°, med justerbare mekaniske stop på begge sider.
  • Effektforbrug under drift: 2 W; i hvilestilling: 1 W; dimensioneringseffekt: 4 VA.
  • Bevægelsesretning vælges med en 0/1-kontakt; manuel justering med trykknap og mulighed for låsning.
  • Universel akselklemme 6...20 mm, mekanisk positionsindikator og elektriske forbindelser via klemmer.
  • Kapslingsklasse IEC/EN IP54; beskyttelsesklasse IEC/EN II, forstærket isolering; omgivelsestemperatur -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    LM230ASR-TP
  • EAN-13
    7630498112201

  • AC/DC-spænding
    AC 100...240 V
  • Effektforbrug (under drift)
    2 W
  • Effektforbrug (fastholdelse)
    1 W
  • Mærkeeffekt
    4 VA
  • Styringstype
    DC 2...10 V
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Køretid (motor)
    150 s / 90°
  • Strømtilslutning
    Klemmer 4 mm² (kabel ø4...10 mm, 2-leder)
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Drejningsmoment
    5 Nm
  • Bevægelsesretning – motor
    Kan vælges med kontakt 0/1
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Universalklemme 6...20 mm
  • Styreforbindelse
    Klemmer 4 mm² (kabel ø4...10 mm, 4-leder)

Techniczna karta katalogowa

Download (1.75MB)

Instrukcja montażu

Download (203.36KB)

EU Declaration of Conformity – LM230ASR-TP

Download (32.8KB)

Environmental Declaration – LM..

Download (72.46KB)
