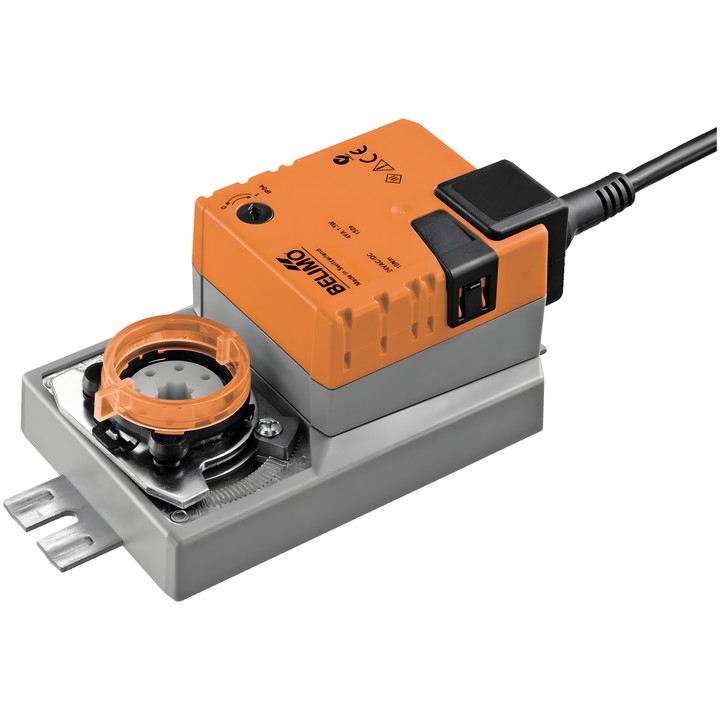

Belimo NM24A-F - spjældmotor

Belimo NM24A-F - spjældmotor

Belimo
561,77 zł
Inkl. moms
456,72 zł tax excluded

Belimo NM24A-F spjældmotor med et drejningsmoment på 10 Nm, forsyning AC/DC 24 V og 3-punkts Åbn/Luk-styring. Gangtiden er 150 s / 90°, og den mekaniske tilslutning er en formsluttende forbindelse 8x8 mm.

Levering om ca. 14 dage
Del

Belimo NM24A-F – spjældmotor

Motor til regulering af spjæld i tekniske bygningsinstallationer. Ifølge det tekniske datablad er den beregnet til luftspjæld med et areal på op til ca. 2 m².

Vigtigste egenskaber og parametre

  • Drejningsmoment: 10 Nm.
  • Nominel spænding: AC/DC 24 V; frekvens: 50/60 Hz.
  • Styring: 3-punkts Åbn/Luk.
  • Motorens gangtid: 150 s / 90°; drejevinkel: maks. 95°, med justerbare mekaniske endestop på begge sider.
  • Bevægelsesretningen vælges med omskifter 0 (drejning mod venstre) / 1 (drejning mod højre).
  • Manuel betjening med trykknap og mulighed for låsning; mekanisk, aftagelig positionsindikator.
  • Mekanisk tilslutning: formsluttende forbindelse 8x8 mm.
  • Tilslutning til strømforsyning og styring: kabel 1 m, 3x 0.75 mm².
  • Effektforbrug: 1.5 W under bevægelse og 0.2 W i hvile; værdi til dimensionering af ledninger: 3.5 VA.
  • Kapslingsklasse IEC/EN: IP54; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    NM24A-F
  • EAN-13
    7630498113109

  • AC/DC-spænding
    AC/DC 24 V
  • Effektforbrug (under drift)
    1.5 W
  • Effektforbrug (fastholdelse)
    0.2 W
  • Mærkeeffekt
    3,5 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 3x 0.75 mm²
  • Styringstype
    Åbn/luk, 3-punkts
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Køretid (motor)
    150 s / 90°
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Drejningsmoment
    10 Nm
  • Bevægelsesretning – motor
    Kan vælges med kontakt: 0 (rotation mod venstre) / 1 (rotation mod højre)
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Formsluttende forbindelse 8x8 mm

Techniczna karta katalogowa

Download (1.07MB)

Instrukcja montażu

Download (423.97KB)

EU Declaration of Conformity – NM24A-F

Download (32.74KB)

Environmental Declaration – NM..

Download (72.36KB)
