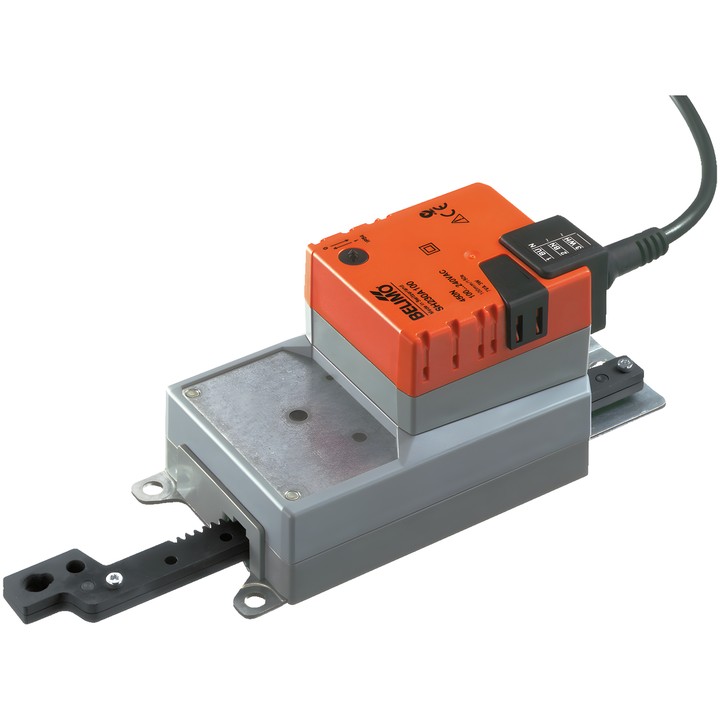

Belimo SH230A100 - lineær aktuator til spjæld

Lineær aktuator Belimo SH230A100

Model SH230A100 bruges til regulering af luftspjæld og skydeventiler i tekniske bygningsinstallationer. Ifølge det tekniske datablad er den beregnet til luftspjæld med et areal på op til ca. 3 m².

Vigtigste egenskaber og specifikationer

• Aktiveringskraft: 450 N.
• Mærkespænding: AC 100...240 V; frekvens: 50/60 Hz.
• Styring: Luk/Åbn, 3-punkts.
• Slaglængde: 100 mm; maks. 100 mm, justerbar i trin på 20 mm. Slaglængden kan begrænses på begge sider med mekaniske stop.
• Motorens gangtid: 150 s / 100 mm.
• Effektforbrug under drift: 3 W; i hvileposition: 0.6 W; dimensionerende effekt til valg af ledninger: 7 VA.
• Bevægelsesretning vælges med omskifter 0 (udskudt) / 1 (indskudt).
• Manuel betjening med trykknap og mulighed for låsning.
• Tilslutning af strømforsyning og styring: kabel 1 m, 3x 0.75 mm².
• Beskyttelsesklasse IEC/EN: IP54; beskyttelsesklasse IEC/EN: II, forstærket isolering.
• Omgivelsestemperatur: -30...50°C [-22...122°F].

Aktuatoren er overbelastningsbeskyttet og stopper automatisk, når endestoppet nås. Følg producentens anbefalinger vedrørende tværgående kræfter under montering.
