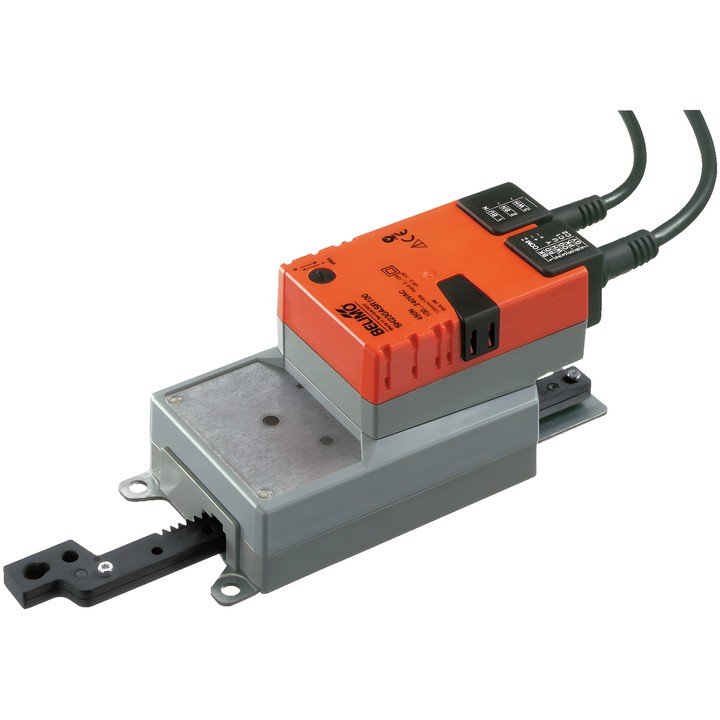

Belimo SH230ASR100 - modulerende lineær aktuator

Belimo SH230ASR100 - modulerende lineær aktuator

Belimo
1.081,74 zł
Inkl. moms
879,46 zł tax excluded

Lineær aktuator Belimo SH230ASR100 til regulering af spjæld og skydeventiler i tekniske bygningsinstallationer. Kraft 450 N, strømforsyning AC 100...240 V, modulerende styring 2...10 V og positionsfeedbacksignal 2...10 V.

Slaglængde 100 mm, løbetid 150 s / 100 mm og kapslingsklasse IP54.

Levering om ca. 14 dage
Del

Belimo SH230ASR100 – modulerende lineær aktuator

Aktuatoren er beregnet til regulering af spjæld og skydeventiler i tekniske bygningsinstallationer. Styresignalet Y bestemmer aktuatorens position, mens spænding U bruges til elektrisk positionsvisning.

Vigtigste specifikationer

  • Aktuatorkraft: 450 N.
  • Mærkespænding: AC 100...240 V; frekvens: 50/60 Hz.
  • Modulerende styring: 2...10 V; positionsfeedbacksignal: 2...10 V.
  • Slaglængde: 100 mm; maksimal slaglængde: 100 mm, fast indstilling.
  • Motorens løbetid: 150 s / 100 mm.
  • Effektforbrug under drift: 3 W; i hviletilstand: 1 W; til dimensionering af kabler: 6 VA.
  • Bevægelsesretningen vælges med en kontakt; manuel justering med trykknap og mulighed for låsning.
  • Strømtilslutning: kabel 1 m, 2x 0.75 mm²; styretilslutning: kabel 1 m, 4x 0.75 mm².
  • IEC/EN-kapslingsklasse: IP54; IEC/EN-beskyttelsesklasse: II, forstærket isolering.
  • Omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    SH230ASR100
  • EAN-13
    7630498114205

  • AC/DC-spænding
    AC 100...240 V
  • Effektforbrug (under drift)
    3 W
  • Effektforbrug (fastholdelse)
    1 W
  • Mærkeeffekt
    6 VA
  • Styringstype
    DC 2...10 V
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Kraft
    450 N
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Slaglængde
    100 mm
  • Køretid (motor)
    150 s / 100 mm
  • Strømtilslutning
    Kabel 1 m, 2x 0.75 mm²
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Bevægelsesretning – motor
    Kan vælges med kontakt
  • Styreforbindelse
    Kabel 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Download (1.1MB)

Instrukcja montażu

Download (486.72KB)

EU Declaration of Conformity – SH230ASR100

Download (32.8KB)

Environmental Declaration – SH..100..

Download (71.94KB)
