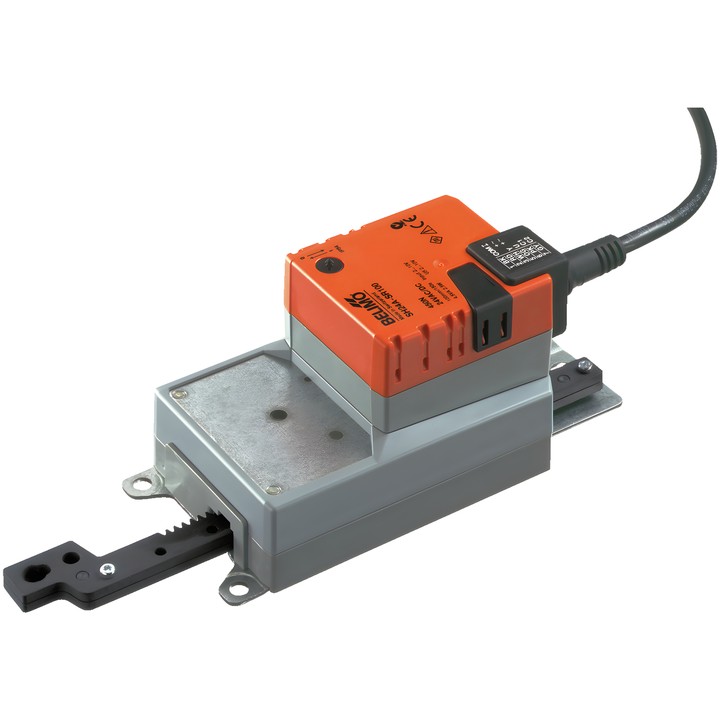

Belimo SH24A-SR100 - lineær aktuator til spjæld og skydeventiler

Belimo SH24A-SR100 - lineær aktuator til spjæld og skydeventiler

Belimo
956,33 zł
Inkl. moms
777,50 zł tax excluded

Lineær aktuator Belimo SH24A-SR100 til regulering af spjæld og skydeventiler i tekniske bygningsinstallationer. Kraft 450 N, forsyning AC/DC 24 V, modulerende styring 2...10 V og positionsfeedbacksignal 2...10 V.

Slag 100 mm (maks. 100 mm, fast indstilling), løbetid 150 s / 100 mm og kapslingsklasse IP54.

Levering om ca. 14 dage
Del

Belimo SH24A-SR100 – lineær aktuator

Aktuator til regulering af spjæld og skydeventiler i stationære varme-, ventilations- og klimaanlæg. Ifølge det tekniske datablad er den egnet til luftspjæld med et areal på op til ca. 3 m².

Vigtigste egenskaber

  • Aktuatorkraft: 450 N; nominel forsyning: AC/DC 24 V, 50/60 Hz.
  • Modulerende styring: 2...10 V; positionsfeedbacksignal: 2...10 V.
  • Slag: 100 mm; maks. 100 mm, fast indstilling. Motorens løbetid: 150 s / 100 mm.
  • Motorens bevægelsesretning vælges med en kontakt; manuel betjening med trykknap, som kan låses.
  • Effektforbrug under drift: 2.5 W; i hvilestilling: 0.4 W; til kabeldimensionering: 4.5 VA.
  • Tilslutning af forsyning og styring: kabel 1 m, 4x 0.75 mm².
  • Kapslingsklasse IEC/EN: IP54; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Omgivelsestemperatur: -30...50°C [-22...122°F].

Aktuatoren er beskyttet mod overbelastning og stopper automatisk, når endestoppet nås. Hvis der forekommer tværgående kræfter, kræver dokumentationen anvendelse af passende monteringstilbehør.

  • Mærker
    Belimo
  • Reference
    SH24A-SR100
  • EAN-13
    7630498114274

  • AC/DC-spænding
    AC/DC 24 V
  • Effektforbrug (under drift)
    2.5 W
  • Effektforbrug (fastholdelse)
    0.4 W
  • Mærkeeffekt
    4.5 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 4x 0.75 mm²
  • Styringstype
    DC 2...10 V
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Kraft
    450 N
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Slaglængde
    100 mm
  • Køretid (motor)
    150 s / 100 mm
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Bevægelsesretning – motor
    Kan vælges med kontakt

Techniczna karta katalogowa

Download (1.07MB)

Instrukcja montażu

Download (486.72KB)

EU Declaration of Conformity – SH24A-SR100

Download (32.8KB)

Environmental Declaration – SH..100..

Download (71.94KB)
