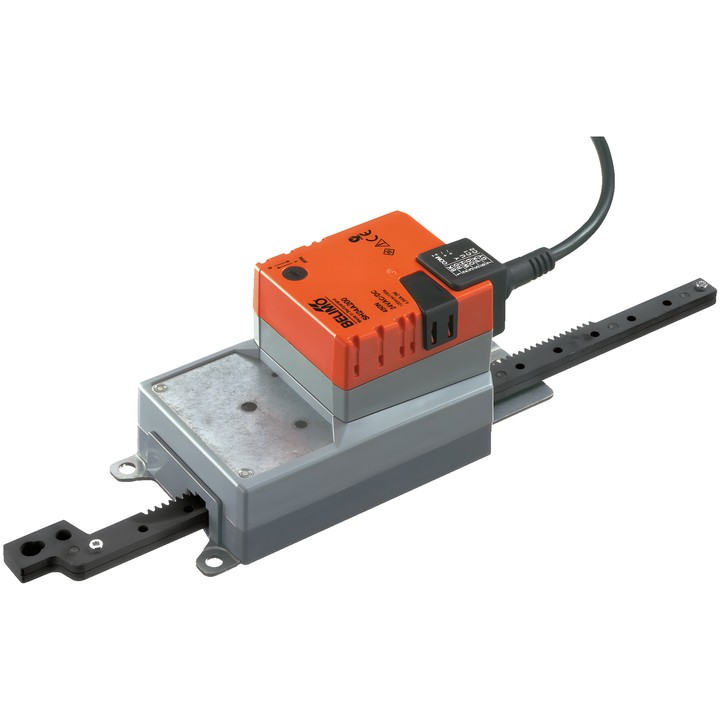

Belimo SH24A200 - lineær aktuator til spjæld

Belimo SH24A200 – lineær aktuator

Aktuator til regulering af spjæld og skydere i tekniske bygningsinstallationer. Ifølge det tekniske datablad er luftspjældets størrelse op til ca. 3 m².

Vigtigste egenskaber

• Aktuatorkraft: 450 N.
• Mærkespænding: AC/DC 24 V; mærkespændingsfrekvens: 50/60 Hz.
• Styring: Luk/Åbn, 3-punkts.
• Slaglængde: maks. 200 mm, justerbar i trin på 20 mm; slaglængden kan begrænses på begge sider med mekaniske endestop.
• Motorens køretid: 150 s / 100 mm.
• Bevægelsesretning vælges med kontakt 0 (udskudt) / 1 (indskudt).
• Manuel betjening med trykknap og mulighed for låsning.
• Effektforbrug under drift: 2 W; i hvilestilling: 0.2 W; til dimensionering af kabler: 4.5 VA.
• Tilslutning af strømforsyning og styring: kabel 1 m, 3x 0.75 mm².
• Kapslingsklasse IEC/EN: IP54; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgivelsestemperatur: -30...50°C [-22...122°F].

Aktuatoren er beskyttet mod overbelastning og stopper automatisk, når et endestop nås. Parallel drift er mulig under hensyntagen til ydelsesdataene.
