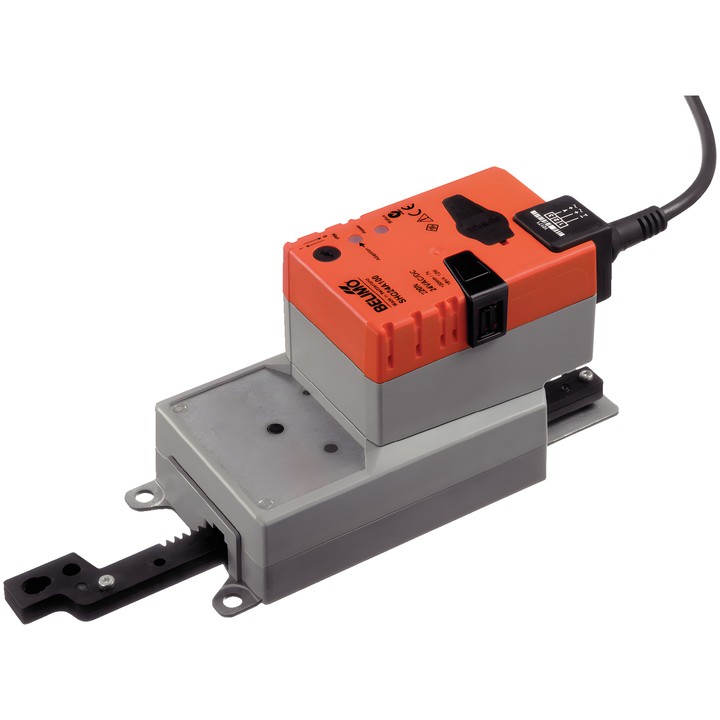

Belimo SHQ24A100 - lineær aktuator AC/DC 24 V, 200 N

Belimo SHQ24A100 – lineær aktuator

Aktuator til positionering af spjæld og skydeventiler i tekniske bygningsinstallationer. Luk/Åbn-styring er ikke egnet til 3-punktsstyring.

Vigtigste egenskaber og parametre

• Aktuatorkraft: 200 N; luftspjældets størrelse op til ca. 1.3 m².
• Mærkespænding: AC/DC 24 V; mærkespændingsfrekvens: 50/60 Hz.
• Effektforbrug under drift: 13 W; i hvile: 2 W; effekt til dimensionering af ledninger: 23 VA.
• Slaglængde: 100 mm; maks. 100 mm, justerbar i trin på 20 mm; minimumsslaglængde: 40 mm. Slaglængden begrænses på begge sider af mekaniske stop.
• Motorens driftstid: 7 s / 100 mm.
• Bevægelsesretning vælges med kontakt 0 (udskudt) / 1 (indskudt).
• Manuel betjening med trykknap og mulighed for låsning.
• Tilslutning af forsyning og styring: kabel 1 m, 3x 0.75 mm².
• Beskyttelsesgrad IEC/EN: IP54; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgivelsestemperatur: -30...40°C [-22...104°F].

Aktuatoren er overbelastningsbeskyttet og stopper automatisk, når et stop nås. Ved første tilslutning af strøm tilpasser den arbejdsområdet til den mekanisk indstillede slaglængde; tilpasning er også påkrævet efter ændring af slaglængdebegrænsningen.
