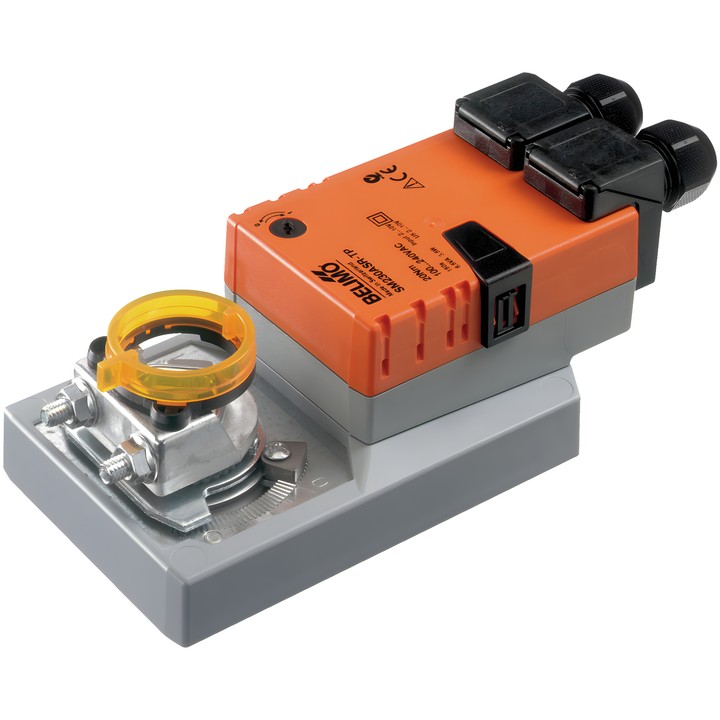

Belimo SM230ASR-TP - spjældmotor med analog styring

Belimo SM230ASR-TP - spjældmotor med analog styring

Belimo
1.026,62 zł
Inkl. moms
834,65 zł tax excluded

Belimo SM230ASR-TP-spjældmotor med et drejningsmoment på 20 Nm, forsyning AC 100...240 V og styring med et 2...10 V-signal. Gangtiden er 150 s / 90°, og området for positionsfeedbacksignalet er 2...10 V.

Levering om ca. 14 dage
Del

Belimo SM230ASR-TP

Modulerende aktuator til positionering af spjæld i tekniske bygningsinstallationer. Producenten angiver en spjældstørrelse på op til ca. 4 m².

Vigtigste egenskaber

  • Drejningsmoment: 20 Nm; gangtid: 150 s / 90°.
  • Mærkespænding: AC 100...240 V, 50/60 Hz.
  • Arbejdsområde for styresignal Y: 2...10 V; positionsfeedbacksignal U: 2...10 V.
  • Effektforbrug under drift: 3.5 W; i hvilestilling: 1 W; til dimensionering af kabler: 6.5 VA.
  • Drejevinkel: maks. 95°, med mekaniske stop, der kan justeres på begge sider.
  • Bevægelsesretning vælges med kontakt 0/1; manuel betjening med trykknap og mulighed for låsning.
  • Vendbar universalklemme til montering på aksel 10...20 mm; elektrisk tilslutning via klemmer.
  • Kapslingsklasse IEC/EN: IP54; beskyttelsesklasse IEC/EN: II, forstærket isolering.
  • Omgivelsestemperatur: -30...50°C [-22...122°F].

  • Mærker
    Belimo
  • Reference
    SM230ASR-TP
  • EAN-13
    7630498114359

  • AC/DC-spænding
    AC 100...240 V
  • Effektforbrug (under drift)
    3.5 W
  • Effektforbrug (fastholdelse)
    1 W
  • Mærkeeffekt
    6.5 VA
  • Styringstype
    DC 2...10 V
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Køretid (motor)
    150 s / 90°
  • Strømtilslutning
    Klemmer 4 mm² (kabel ø4...10 mm, 2-leder)
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Drejningsmoment
    20 Nm
  • Bevægelsesretning – motor
    Kan vælges med kontakt 0/1
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Vendbar universel monteringsklemme 10...20 mm
  • Styreforbindelse
    Klemmer 4 mm² (kabel ø4...10 mm, 4-leder)

Techniczna karta katalogowa

Download (1.73MB)

Instrukcja montażu

Download (203.36KB)

EU Declaration of Conformity – SM230ASR-TP

Download (32.8KB)

Environmental Declaration – SM..

Download (72.49KB)
