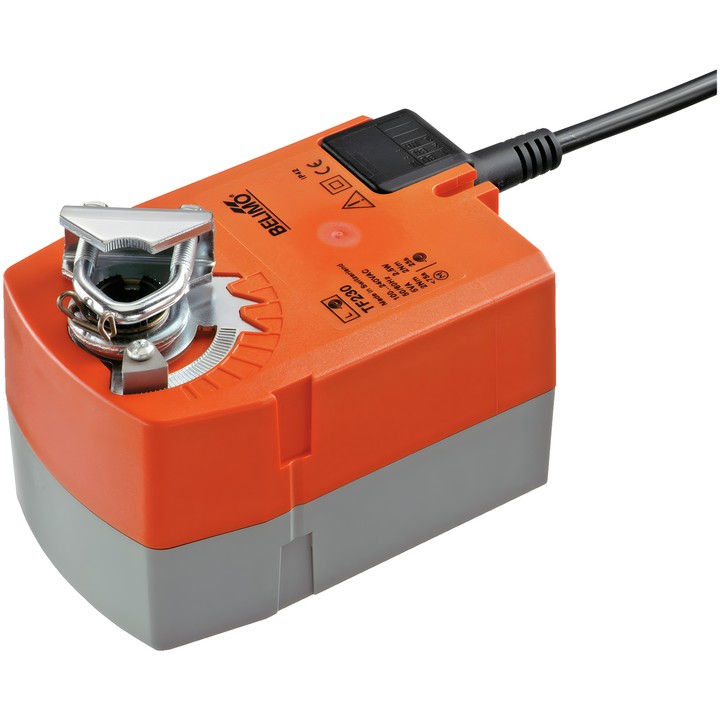

Belimo TF230 - drejeaktuator til spjæld med returfjeder

Belimo TF230 - drejeaktuator til spjæld med returfjeder

Belimo
642,18 zł
Inkl. moms
522,10 zł tax excluded

Belimo TF230 er en drejeaktuator til spjæld med sikkerhedsfunktion og Åbn/Luk-styring. Motorens drejningsmoment er 2.5 Nm, mærkespændingen er AC 100...240 V, og motorens gangtid er 75 s / 90°.

Hvis strømforsyningen afbrydes, flytter fjederen spjældet til sikkerhedspositionen. Sikkerhedsfunktionens gangtid er <25 s / 90°.

Levering om ca. 14 dage
Del

Belimo TF230-aktuator

TF230 er en drejeaktuator med sikkerhedsfunktion, beregnet til positionering af spjæld i tekniske bygningsinstallationer. Ifølge det tekniske datablad kan den betjene luftspjæld med et areal på op til ca. 0.5 m². Under drift flytter motoren spjældet og spænder returfjederen; afbrydelse af strømforsyningen får spjældet til at vende tilbage til sikkerhedspositionen.

Vigtigste egenskaber og parametre

  • Drejningsmoment for motor og sikkerhedsfunktion: 2.5 Nm.
  • Mærkespænding: AC 100...240 V; frekvens: 50/60 Hz.
  • Styring: Åbn/Luk.
  • Motorens gangtid: 75 s / 90°; sikkerhedsfunktionens gangtid: <25 s / 90°.
  • Drejevinkel: maks. 95°; justerbar med mekanisk stop.
  • Universel akselklemme: 6...12.7 mm; mekanisk positionsindikator.
  • Tilslutning af strømforsyning og styring: kabel 1 m, 2x 0.75 mm².
  • Effektforbrug under drift: 2.5 W; i hviletilstand: 1.5 W; til dimensionering af kabler: 5 VA.
  • Beskyttelsesgrad: IP42; omgivelsestemperatur: -30...50°C [-22...122°F].

Motorens og sikkerhedsfunktionens bevægelsesretning vælges ved montering L/R. Aktuatoren har ingen manuel justeringsfunktion.

  • Mærker
    Belimo
  • Reference
    TF230
  • EAN-13
    7630498115646

  • AC/DC-spænding
    AC 100...240 V
  • Effektforbrug (under drift)
    2.5 W
  • Effektforbrug (fastholdelse)
    1.5 W
  • Mærkeeffekt
    5 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 2x 0,75 mm²
  • Styringstype
    Luk/Åbn
  • Beskyttelsesklasse
    IP42
  • Manuel betjening
    Nej
  • Køretid (motor)
    75 s / 90°
  • Køretid (sikkerhedsfunktion)
    ＜25 s
  • Omgivelsestemperatur
    -30...50°C [-22...122°F]
  • Drejningsmoment
    2.5 Nm
  • Bevægelsesretning – motor
    Kan vælges ved montering venstre/højre
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Universalklemme 6...12.7 mm
  • Rotationsretning (sikkerhedsfunktion)
    Kan vælges ved montering L/R

Techniczna karta katalogowa

Download (1.68MB)

Instrukcja montażu

Download (836.65KB)

Techniczna karta katalogowa – TF230

Download (1.68MB)

EU Declaration of Conformity – TF230

Download (25.33KB)

Environmental Declaration – TF..

Download (72.13KB)
