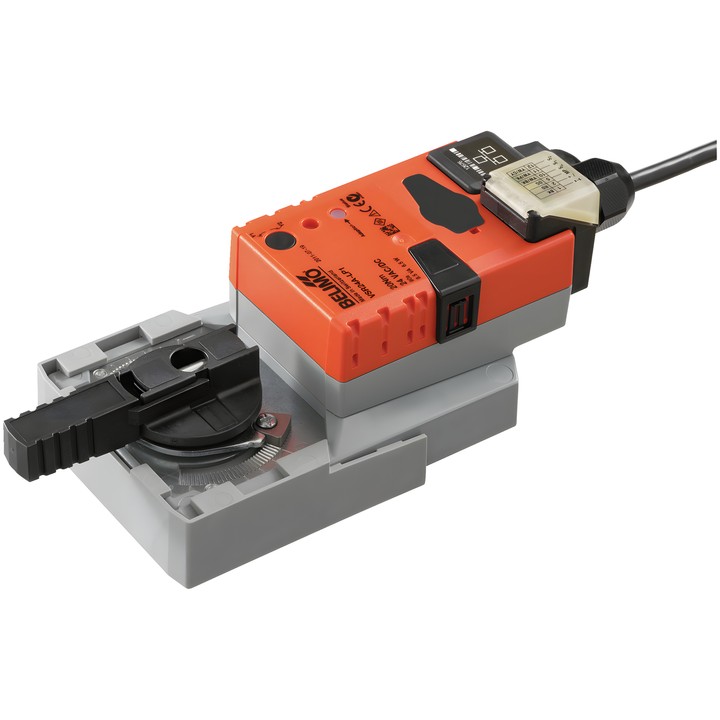

Belimo VSR24A-LP1 - drejeaktuator til kugleventiler

Belimo VSR24A-LP1 – drejeaktuator til kugleventiler

Kommunikerende aktuator med understøttelse af Cloud, BACnet/IP og Modbus TCP. I hybridtilstand modtager den et analogt styresignal, mens kommunikationsgrænsefladerne gør det muligt at aflæse datapunkter og skrive andre punkter end styresignalet. Enheden gør det også muligt at tilslutte to sensorer og konvertere deres signaler til videresendelse til det overordnede system.

Vigtigste egenskaber og parametre

• Drejningsmoment: 20 Nm; nominel spænding: AC/DC 24 V, 50/60 Hz.
• Arbejdsområde Y: 2...10 V; konfigurerbart arbejdsområde Y: 0.5...10 V.
• Gangtid: 90 s / 90°; justerbar gangtid: 90...350 s.
• Effektforbrug under drift: 6 W; i hvile: 1.25 W; dimensionerende effekt til valg af ledninger: 8 VA.
• Kommunikation via Cloud, BACnet/IP og Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP og integreret webserver.
• Tilslutning til strømforsyning og styring: kabel 1 m, 6x 0.5 mm²; Ethernet-tilslutning: RJ45-stik.
• Manuel betjening med trykknap og mulighed for låsning; mekaniske drejevinkelstop og mekanisk positionsindikator.
• Kapslingsklasse IEC/EN: IP40; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

Direkte montering på kugleventilen udføres med én central skrue. Positionen i forhold til ventilen kan vælges i trin på 90°. Tilpasning af bevægelsesområdet kan udløses med en knap.
