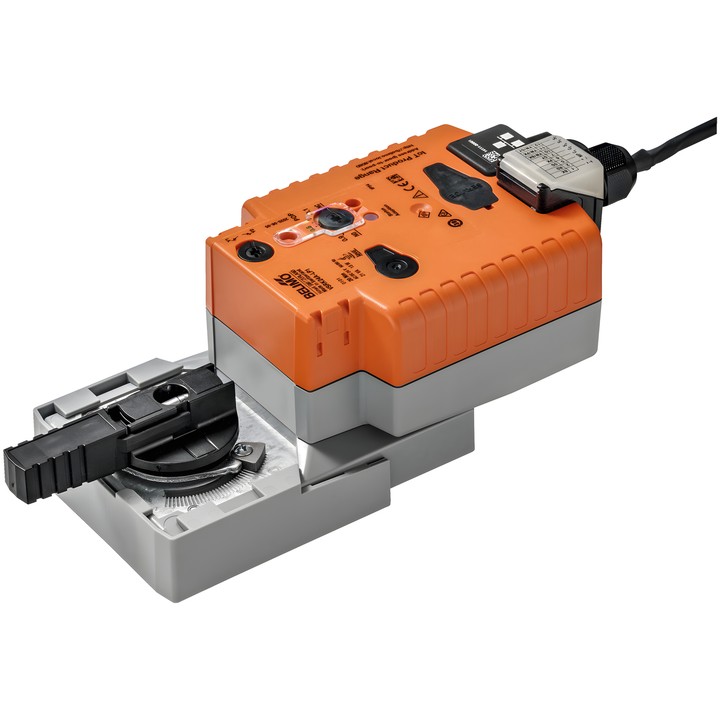

Belimo VSRK24A-LP1 - drejeaktuator til kugleventiler

Belimo VSRK24A-LP1 – aktuator til kugleventiler

Kommunikativ drejeaktuator med sikkerhedsfunktion. Ved strømsvigt bevæger aktuatoren sig til den valgte sikkerhedsstilling, når den indstillede holdetid er udløbet.

Vigtigste egenskaber og parametre

• Motorens drejningsmoment: 20 Nm; mærkespænding: AC/DC 24 V, 50/60 Hz.
• Modulerende, kommunikativ, hybrid og Cloud-styring; kommunikation: BACnet/IP, Modbus TCP og Cloud.
• Ethernet 10/100 Mbit/s, TCP/IP, integreret webserver og RJ45-stik.
• Y-styresignalområde: 2...10 V; justerbart Y-område: 0.5...10 V.
• Motorens gangtid: 90 s / 90°; justerbar tid: 90...150 s. Gangtid til sikkerhedsstillingen: 35 s / 90°.
• Sikkerhedsstilling: NC/NO eller indstilling 0...100% med POP-drejeknappen. Holdetid (PF): 2 s, justerbar 0...10 s.
• Effektforbrug under drift: 13 W; i hvile: 3 W; dimensioneringseffekt for ledninger: 21 VA.
• Tilslutning af strømforsyning og styring: kabel 1 m, 6x 0.5 mm², FRNC.
• Mulighed for tilslutning af to sensorer og konvertering af deres signaler til det overordnede system.
• Manuel betjening med trykknap, mekaniske drejevinkelbegrænsere og positionsindikator.
• Kapslingsklasse IEC/EN IP40; beskyttelsesklasse IEC/EN III, Safety Extra-Low Voltage (SELV).

Enheden er beregnet til stationære varme-, ventilations- og klimaanlæg. Direkte montering på kugleventilen udføres med én central skrue.
