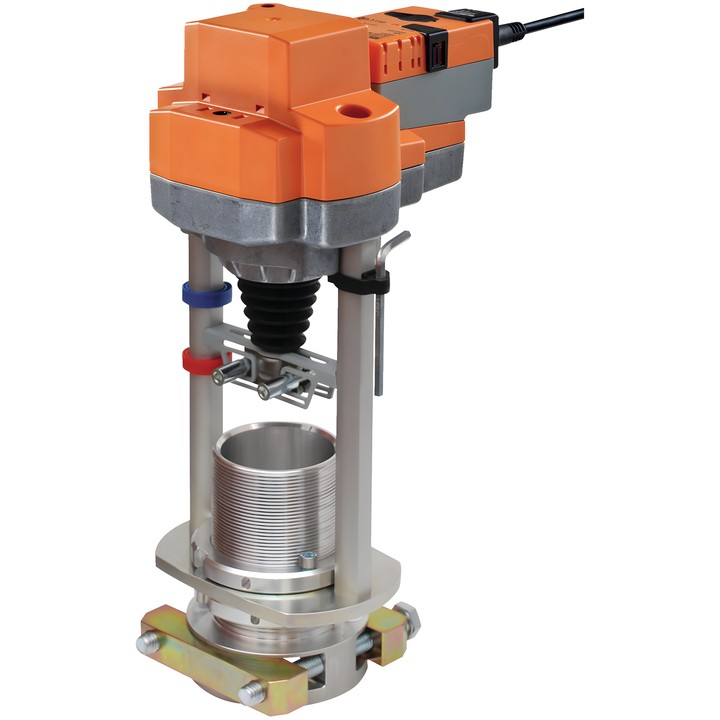

Belimo EVC24A-MF-RE - RetroFIT+-motor til sædeventiler

Belimo EVC24A-MF-RE - RetroFIT+-motor til sædeventiler

Belimo
4.217,35 zł
Inkl. moms
3.428,74 zł tax excluded

Konfigurerbar Belimo RetroFIT+-motor til 2- og 3-vejs sædeventiler. Kraft 2500 N, forsyning AC/DC 24 V, slaglængde 50 mm og modulerende styring 2...10 V.

Motorens driftstid er 35 s / 40 mm (44 s / 50 mm) og kan indstilles til 44...113 s. Motoren har et feedbacksignal på 2...10 V og kapslingsklasse IP54.

Levering om ca. 14 dage
Del

Belimo EVC24A-MF-RE – motor til sædeventiler

Konfigurerbar RetroFIT+-motor til 2- og 3-vejs sædeventiler. Styringen sker via det analoge Y-signal, mens spænding U bruges til at angive motorens position.

Vigtigste tekniske data

  • Motorkraft: 2500 N; slaglængde: 50 mm.
  • Mærkespænding: AC/DC 24 V; frekvens: 50/60 Hz.
  • Arbejdsområde Y: 2...10 V; positionsfeedback U: 2...10 V.
  • Motorens driftstid: 35 s / 40 mm (44 s / 50 mm); justerbar driftstid: 44...113 s.
  • Effektforbrug: 11 W under drift og 1.5 W i hvileposition; dimensioneringsværdi for valg af kabler: 18 VA.
  • Tilslutning til strømforsyning og styring: kabel 1 m, 4x 0.75 mm².
  • Manuel betjening med trykknap og mulighed for låsning; mekanisk visning af slaglængde.
  • Beskyttelsesgrad IEC/EN: IP54; beskyttelsesklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

Parametrene kan konfigureres med Belimo Assistant 2 eller ZTH EU. Når spændingen tilsluttes første gang, tilpasser motoren arbejdsområdet og feedbacksignalet til det mekaniske bevægelsesområde.

  • Mærker
    Belimo
  • Reference
    EVC24A-MF-RE
  • EAN-13
    7630498111532

  • AC/DC-spænding
    AC/DC 24 V
  • Effektforbrug (under drift)
    11 W
  • Effektforbrug (fastholdelse)
    1.5 W
  • Mærkeeffekt
    18 VA
  • Tilslutning til forsyningsregulering
    Kabel 1 m, 4x 0.75 mm²
  • Styringstype
    DC 2...10 V
  • Beskyttelsesklasse
    IP54
  • NEMA-beskyttelsesklasse
    NEMA 2
  • Kapslingstype
    UL Enclosure Type 2
  • Kraft
    2500 N
  • Manuel betjening
    Med knap, med mulighed for låsning
  • Slaglængde
    50 mm
  • Køretid (motor)
    35 s / 40 mm (44 s / 50 mm)
  • Variabel motorløbetid
    44...113 s

Techniczna karta katalogowa

Download (1.99MB)

Instrukcja montażu

Download (1.32MB)

EU Declaration of Conformity – EVC24A-MF-RE

Download (32.78KB)

Environmental Declaration – EV..-RE

Download (72.24KB)
