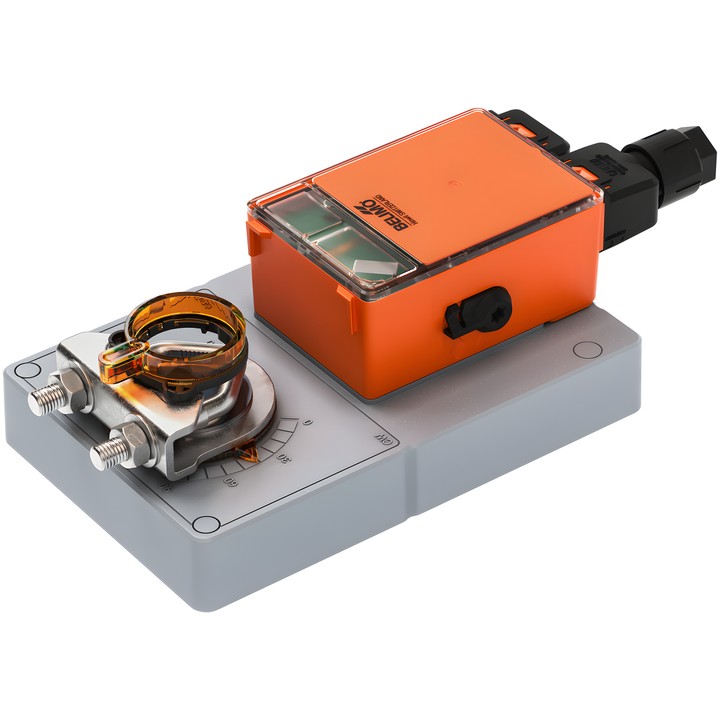

Belimo GM24SR.36 - drejeaktuator til spjæld

Belimo GM24SR.36 - drejeaktuator til spjæld

Belimo
1.675,78 zł
Inkl. moms
1.362,42 zł tax excluded

Belimo GM24SR.36 drejeaktuator til spjæld med et drejningsmoment på 40 Nm, forsynet med AC/DC 24 V. Understøtter modulerende, åbn/luk- og 3-punktsstyring samt MP-Bus-kommunikation.

Motorens løbetid er 35 s / 90° og kan indstilles inden for 35...150 s. Enheden har kapslingsklasse IP54, tilslutningsklemmer og en vendbar universal-monteringsklemme til aksler på 12...26.7 mm.

Levering om ca. 14 dage
Del

Belimo GM24SR.36-aktuator til spjæld

GM24SR.36 er en drejeaktuator, der er beregnet til positionering af spjæld i tekniske bygningsinstallationer. Den kan arbejde med analog styring eller modtage et digitalt signal via MP-Bus.

Vigtigste egenskaber og parametre

  • Drejningsmoment: 40 Nm; mærkespænding: AC/DC 24 V, 50/60 Hz.
  • Styring: modulerende, åbn/luk, 3-punkts eller kommunikation via MP-Bus.
  • Arbejdsområde Y: 2...10 V; positionsfeedbacksignal U: 2...10 V.
  • Motorens løbetid: 35 s / 90°; justerbar løbetid: 35...150 s.
  • Drejevinkel: maks. 95°; elektronisk begrænsning på begge sider med Belimo Assistant 2.
  • Manuel justering med et låsbart sidehåndtag.
  • Vendbar universal-monteringsklemme til aksler på 12...26.7 mm.
  • Aftagelige fjederklemmer til elektrisk tilslutning; kapslingsklasse IEC/EN IP54.
  • Effektforbrug under drift: 4 W; i hvile: 0.3 W; dimensioneringseffekt: 8 VA.
  • Grøn LED til angivelse af driftsstatus samt NFC-grænseflade til konfiguration via Belimo Assistant 2.
  • Omgivelsestemperatur under drift: -30...55°C [-22...131°F].

  • Mærker
    Belimo
  • Reference
    GM24SR.36
  • EAN-13
    7630498124198

  • AC/DC-spænding
    AC/DC 24 V
  • Effektforbrug (under drift)
    4 W
  • Effektforbrug (fastholdelse)
    0.3 W
  • Mærkeeffekt
    8 VA
  • Tilslutning til forsyningsregulering
    Klemmer 2.5 mm² [14 AWG] (ø4...7,5 mm kabel [ø0.16...0.29"], 4-leder)
  • Styringstype
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Beskyttelsesklasse
    IP54
  • Manuel betjening
    Med sidehåndtag, med låsemulighed
  • Køretid (motor)
    35 s / 90°
  • Variabel motorløbetid
    35...150 s
  • Omgivelsestemperatur
    -30...55°C [-22...131°F]
  • Drejningsmoment
    40 Nm
  • Bevægelsesretning – motor
    Y = 0 V: venstre endestop, højre position
  • Drejevinkel
    95°
  • Mekanisk tilslutning
    Vendbar universalmonteringsklemme 12...26.7 mm

Techniczna karta katalogowa

Download (3.41MB)

Instrukcja montażu

Download (1.55MB)

Techniczna karta katalogowa – GM24SR.36

Download (3.44MB)

EU Declaration of Conformity – GM24SR.36

Download (56.14KB)
