Belimo HTD24-SR - Drehantrieb für Mischventile

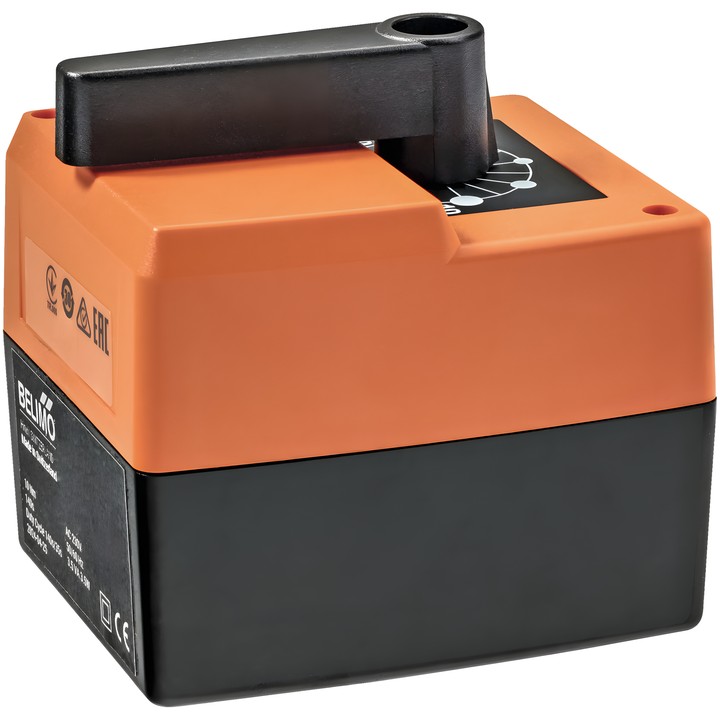

Belimo HTD24-SR Drehantrieb

Der Antrieb ist für den Einsatz mit Mischventilen in stationären Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Für die Montage am Ventil ist ein geeigneter Montagesatz erforderlich.

Wichtige Merkmale und technische Daten

• Drehmoment: 5 Nm; Drehwinkel: 90°.
• Nennspannung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
• Modulierende Steuerung; Y-Signalbereich: 2...10 V, wahlweise 0...10 V oder 2...10 V.
• Positionsrückmeldesignal U: 2...10 V; Positioniergenauigkeit: ±5%.
• Motorlaufzeit: 140 s / 90°; Bewegungsrichtung: Drehung nach rechts (cw).
• Leistungsaufnahme im Betrieb: 1 W; Auslegungsleistung für die Kabeldimensionierung: 2.5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Handverstellung: vorübergehendes oder dauerhaftes Auskuppeln des Getriebes über den Drehknopf am Gehäuse.
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: 0...50°C; Umgebungsfeuchte: max. 95% RH, nicht kondensierend.

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen der Endlage. Das Gerät vor Feuchtigkeit schützen; es ist nicht für den Außeneinsatz vorgesehen.
