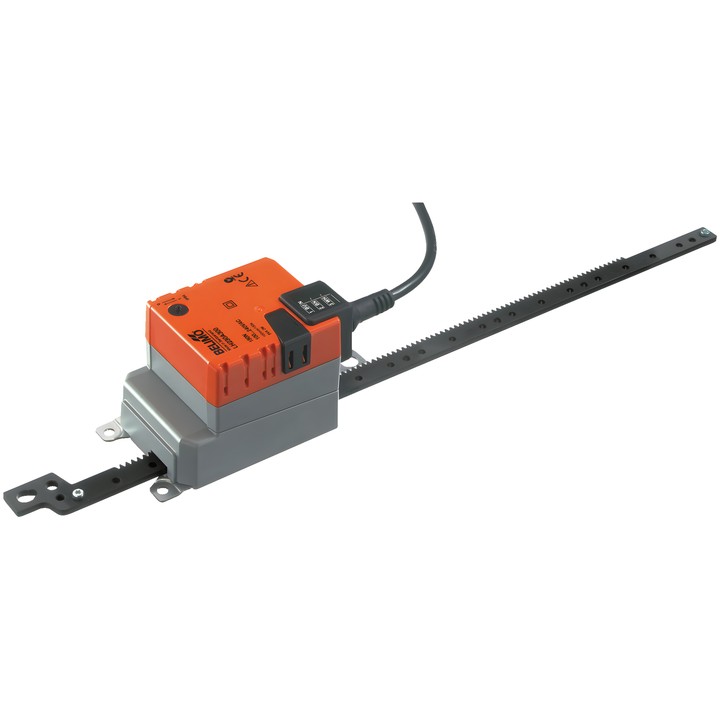

Belimo LH230A300 - Linear-Antrieb für Klappen

Belimo LH230A300 - Linear-Antrieb für Klappen

Belimo
526,77 zł
Bruttopreis
428,27 zł tax excluded

Linear-Antrieb Belimo LH230A300 zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Kraft 150 N, Versorgung AC 100...240 V und Steuerung Zu/Auf, 3-Punkt.

Max. Hub 300 mm, in 20-mm-Schritten einstellbar; Laufzeit 150 s / 100 mm. Schutzart IEC/EN IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo LH230A300 – Linear-Antrieb

Der Antrieb ist für die Regelung von Klappen und Schiebern in stationären Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Laut technischem Datenblatt unterstützt er Luftklappen mit einer Fläche von bis zu ca. 1 m².

Wichtigste Merkmale und technische Daten

  • Antriebskraft: 150 N.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Zu/Auf, 3-Punkt.
  • Hub: 300 mm; max. 300 mm, in 20-mm-Schritten einstellbar. Hubbegrenzung auf beiden Seiten durch mechanische Endanschläge.
  • Motorlaufzeit: 150 s / 100 mm.
  • Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 1 W; Auslegungsleistung: 5 VA.
  • Bewegungsrichtung über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren).
  • Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Versorgungs- und Steuerungsanschluss: Kabel 1 m, 3x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen des Endanschlags.

  • Marke
    Belimo
  • Artikel-Nr.
    LH230A300
  • ean13
    7630498111983

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2 W
  • Leistungsaufnahme (Halten)
    1 W
  • Nennleistung
    5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    150 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    300 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren)

Techniczna karta katalogowa

Download (610.34KB)

Instrukcja montażu

Download (421.78KB)

EU Declaration of Conformity – LH230A300

Download (32.77KB)

Environmental Declaration – LH..300..

Download (71.84KB)
