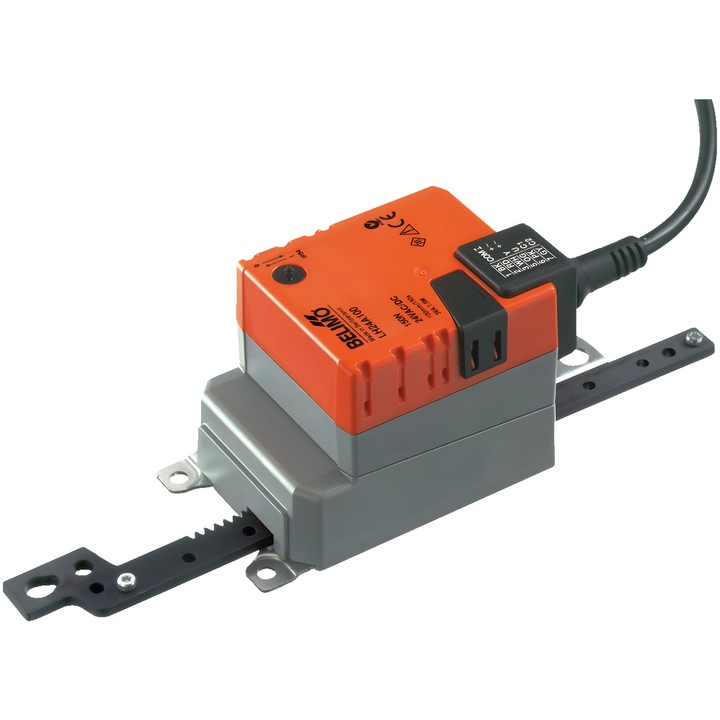

Belimo LH24A100 - Linear-Antrieb

Belimo LH24A100 – Linear-Antrieb

Antrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Laut technischem Datenblatt kann er Luftklappen mit einer Fläche von bis zu ca. 1 m² betätigen.

Wichtigste Merkmale und Kenndaten

• Antriebskraft: 150 N.
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Steuerung: Zu/Auf, 3-Punkt.
• Hub: 100 mm; max. 100 mm, in 20-mm-Schritten einstellbar. Der Hub kann beidseitig mit mechanischen Anschlägen begrenzt werden.
• Motorlaufzeit: 150 s / 100 mm.
• Leistungsaufnahme im Betrieb: 1.5 W; in Ruhestellung: 0.5 W; Auslegungsleistung für die Leitungsdimensionierung: 3 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 3x 0.75 mm².
• Bewegungsrichtung über Schalter 0 (ausgefahren) / 1 (eingefahren) wählbar.
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen der Endlage. Die Versorgung muss über einen Trenntransformator erfolgen.
