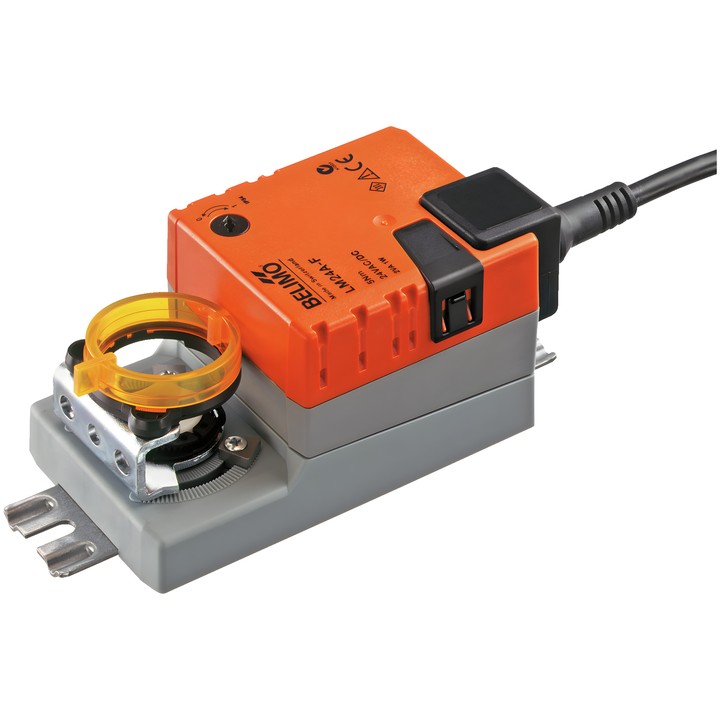

Belimo LM24A-F - Klappenantrieb

Belimo LM24A-F - Klappenantrieb

Belimo
464,73 zł
Bruttopreis
377,83 zł tax excluded

Belimo LM24A-F Klappenantrieb mit einem Drehmoment von 5 Nm, Versorgungsspannung AC/DC 24 V und 3-Punkt-Steuerung Zu/Auf. Die Laufzeit beträgt 150 s / 90°.

Ausgestattet mit einer formschlüssigen Verbindung 8x8 mm, manueller Verstellung per Drucktaste und einstellbaren mechanischen Drehwinkelbegrenzern.

Lieferung in ca. 14 Tagen
Teilen

Belimo LM24A-F – Klappenantrieb

Der Antrieb dient zur Positionierung von Klappen in technischen Gebäudeanlagen. Laut Dokumentation ist er für Luftklappen mit einer Fläche von bis ca. 1 m² geeignet.

Wichtigste Merkmale und technische Daten

  • Drehmoment: 5 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
  • Steuerung: Zu/Auf, 3-Punkt; Motorlaufzeit: 150 s / 90°.
  • Drehwinkel: max. 95°, mit einstellbaren mechanischen Anschlägen auf beiden Seiten.
  • Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
  • Manuelle Verstellung per Drucktaste mit Arretiermöglichkeit; mechanische Stellungsanzeige.
  • Mechanischer Anschluss: formschlüssige Verbindung 8x8 mm; Stromversorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm².
  • Leistungsaufnahme im Betrieb: 1 W; im Ruhezustand: 0.2 W; Auslegungsleistung für die Kabeldimensionierung: 1.5 VA.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LM24A-F
  • ean13
    7630498112249

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    1 W
  • Leistungsaufnahme (Halten)
    0.2 W
  • Nennleistung
    1.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    5 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Formschlüssige Verbindung 8x8 mm

Techniczna karta katalogowa

Download (1.44MB)

Instrukcja montażu

Download (425.77KB)

EU Declaration of Conformity – LM24A-F

Download (32.74KB)

Environmental Declaration – LM..

Download (72.43KB)
