Belimo NF24A-3 - Drehantrieb für Klappen mit Federrücklauf

Belimo NF24A-3 – Antrieb für Klappen

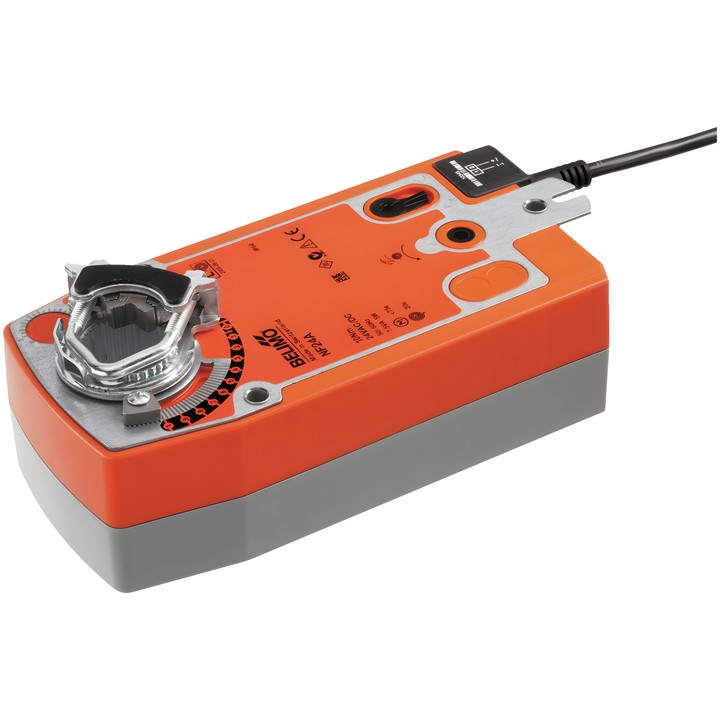

Drehantrieb mit Sicherheitsfunktion zum Verstellen von Luftklappen in technischen Gebäudeanlagen. Während des Betriebs des Antriebs wird die Rückstellfeder gespannt; bei einer Unterbrechung der Stromversorgung stellt sie die Klappe in die Sicherheitsstellung.

Wichtigste Merkmale und technische Daten

• Drehmoment des Motors und der Sicherheitsfunktion: 10 Nm.
• Versorgung: AC 24 V, 50/60 Hz; AC-Spannungsbereich: 19.2...28.8 V.
• Steuerung: 3-Punkt.
• Laufzeit des Motors: 150 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Drehwinkel: max. 95°; Einstellung mit mechanischen Anschlägen.
• Mechanischer Anschluss: Universalklemme 10...25.4 mm; mechanische Stellungsanzeige.
• Manuelle Verstellung mit Kurbel und Verriegelungsschalter.
• Leistungsaufnahme während der Bewegung: 6.5 W; in Ruhestellung: 2.5 W; Bemessungsleistung für die Kabelauslegung: 9 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Schutzart: IP54; NEMA 2; Gehäuse UL Enclosure Type 2.

Laut technischem Datenblatt ist der Antrieb für Luftklappen mit einer Fläche von bis zu ca. 2 m² vorgesehen. Berücksichtigen Sie bei der Auswahl des erforderlichen Drehmoments die Angaben des Klappenherstellers sowie die Montage- und Lüftungsbedingungen.
