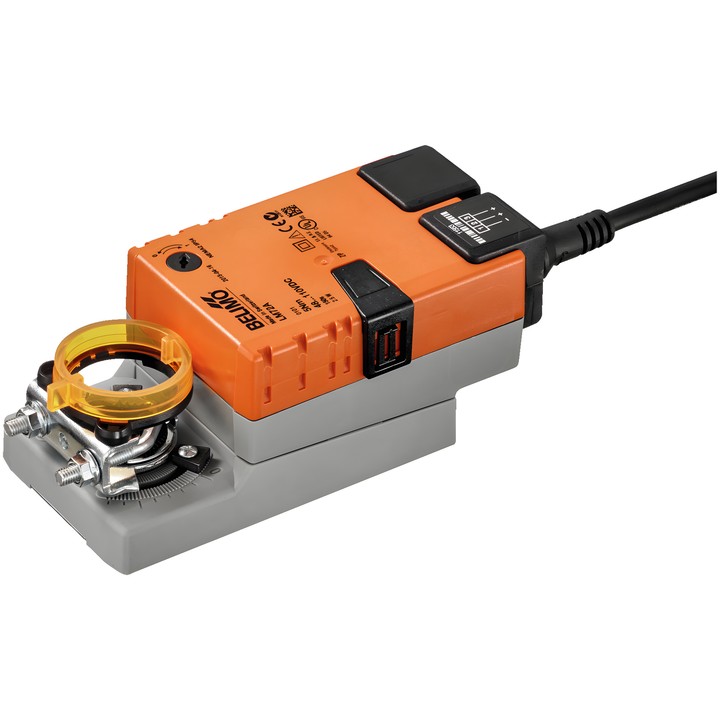

Belimo LM72A - Klappenantrieb

Belimo LM72A - Klappenantrieb

Belimo
1.125,45 zł
Bruttopreis
915,00 zł tax excluded

Belimo LM72A Klappenantrieb mit einem Drehmoment von 5 Nm und einer Nennspannung von DC 48...110 V. Unterstützt Zu/Auf, 3-Punkt-Steuerung; die Laufzeit des Motors beträgt 150 s / 90°.

Ausgestattet mit einer Universal-Klemmverbindung 6...20 mm, Handverstellung per Drucktaste mit Arretiermöglichkeit und mechanischen Drehwinkelbegrenzern.

Produkt nicht verfügbar
Teilen

Wenn lieferbar, bitte benachrichtigen

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo LM72A – Klappenantrieb

LM72A ist ein Antrieb zur Einstellung von Luftklappen in technischen Gebäudeanlagen. Das technische Datenblatt gibt eine Klappengröße bis ca. 1 m² an.

Wichtigste Merkmale und Parameter

  • Drehmoment: 5 Nm; Nennspannung: DC 48...110 V.
  • Steuerung: Zu/Auf, 3-Punkt.
  • Motorlaufzeit: 150 s / 90°; Drehwinkel: max. 95°.
  • Die Drehrichtung wird mit Schalter 0 (Drehung nach links) / 1 (Drehung nach rechts) gewählt.
  • Handverstellung per Drucktaste mit Arretiermöglichkeit; beidseitig einstellbare mechanische Drehwinkelbegrenzer.
  • Mechanischer Anschluss: Universal-Klemmverbindung 6...20 mm; mechanische, aufsteckbare Stellungsanzeige.
  • Stromversorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm².
  • Leistungsaufnahme während der Bewegung: 2.5 W; in Ruhestellung: 2 W; Dimensionierungsleistung für die Kabelauswahl: 2.5 VA.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.

  • Marke
    Belimo
  • Artikel-Nr.
    LM72A
  • ean13
    7630498120985

  • AC/DC-Spannung
    DC 48...110 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    2 W
  • Nennleistung
    2.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Drehmoment
    5 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 6...20 mm

Techniczna karta katalogowa

Download (1.13MB)

Instrukcja montażu

Download (507.39KB)

EU Declaration of Conformity – LM72A

Download (32.71KB)

Environmental Declaration – LM..

Download (72.42KB)
