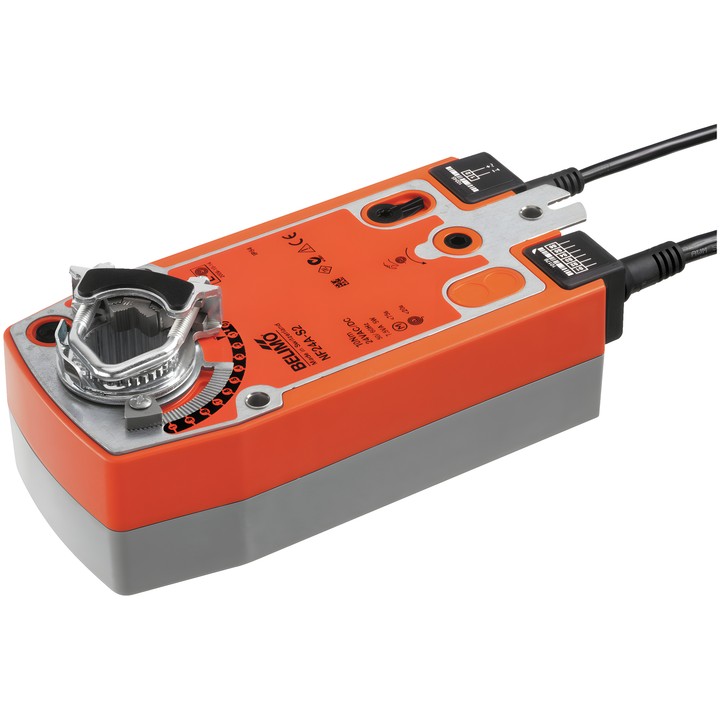

Belimo NF24A-S2 - Drehantrieb für Klappen mit Sicherheitsfunktion

Klappenantrieb Belimo NF24A-S2

Ein Drehantrieb mit Sicherheitsfunktion zur Regelung von Klappen in technischen Gebäudeanlagen. Während des Betriebs verstellt der Antrieb die Klappe und spannt die Rückstellfeder. Bei einer Unterbrechung der Stromversorgung bringt die Feder die Klappe in die Sicherheitsstellung. Der Hersteller gibt eine Klappenfläche von bis zu ca. 2 m² an.

Wichtigste Merkmale und technische Daten

• Drehmoment von Motor und Sicherheitsfunktion: 10 Nm.
• Bemessungsspannung: AC/DC 24 V; Bemessungsspannungsfrequenz: 50/60 Hz.
• Steuerung: Auf/Zu.
• Motorlaufzeit: 75 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• 2 integrierte Hilfsschalter: 2x SPDT, 1x 10% / 1x 11...100%.
• Drehwinkel: max. 95°; Einstellung ab 33% in Schritten von 2.5% über einen mechanischen Anschlag.
• Mechanischer Anschluss: Universalklemme 10...25.4 mm; mechanische Stellungsanzeige.
• Drehrichtung von Motor und Sicherheitsfunktion durch Montage L/R wählbar; manuelle Verstellung mit Kurbel und Sperrschalter.
• Leistungsaufnahme während der Bewegung: 6 W; im Ruhezustand: 2.5 W; Auslegungsleistung: 8.5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 2x 0.75 mm²; Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm².
• Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

Die direkte Montage auf der Klappenachse erfolgt mit einer Universalklemme und einer Verdrehsicherung. Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen des Anschlags.
