Belimo LH230ASR200 Linearantrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Kraft 150 N, Versorgung AC 100...240 V und modulierende Ansteuerung 2...10 V.

Hub 200 mm, Laufzeit 150 s / 100 mm und Rückmeldesignal 2...10 V. Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

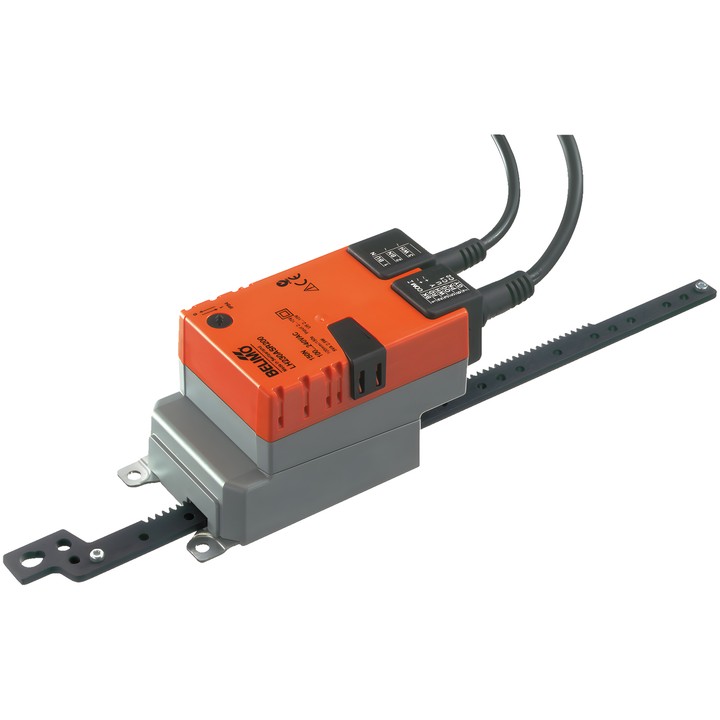

Belimo LH230ASR200 – Linearantrieb

Modulierender Antrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Größe der Luftklappe: bis ca. 1 m².

Wichtigste Merkmale

  • Stellkraft: 150 N.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Modulierende Ansteuerung: 2...10 V; Rückmeldesignal: 2...10 V.
  • Hub: 200 mm; maximale Hublänge: 200 mm, feste Einstellung.
  • Motorlaufzeit: 150 s / 100 mm, unabhängig von der Belastung.
  • Leistungsaufnahme: 2.5 W im Betrieb und 1 W in Ruhestellung; Auslegungsleistung für die Kabeldimensionierung: 4.5 VA.
  • Bewegungsrichtung über Schalter wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Versorgungsanschluss: Kabel 1 m, 2x 0.75 mm²; Steuerungsanschluss: Kabel 1 m, 4x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen des Endanschlags.

  • Marke
    Belimo
  • Artikel-Nr.
    LH230ASR200
  • ean13
    7630498112010

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    1 W
  • Nennleistung
    4.5 VA
  • Steuerungsart
    DC 2...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    150 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    200 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Spannungsanschluss
    Kabel 1 m, 2x 0.75 mm²
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar
  • Steueranschluss
    Kabel 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Download (865.51KB)

Instrukcja montażu

Download (420.1KB)

EU Declaration of Conformity – LH230ASR200

Download (32.8KB)

Environmental Declaration – LH..200..

Download (71.94KB)
