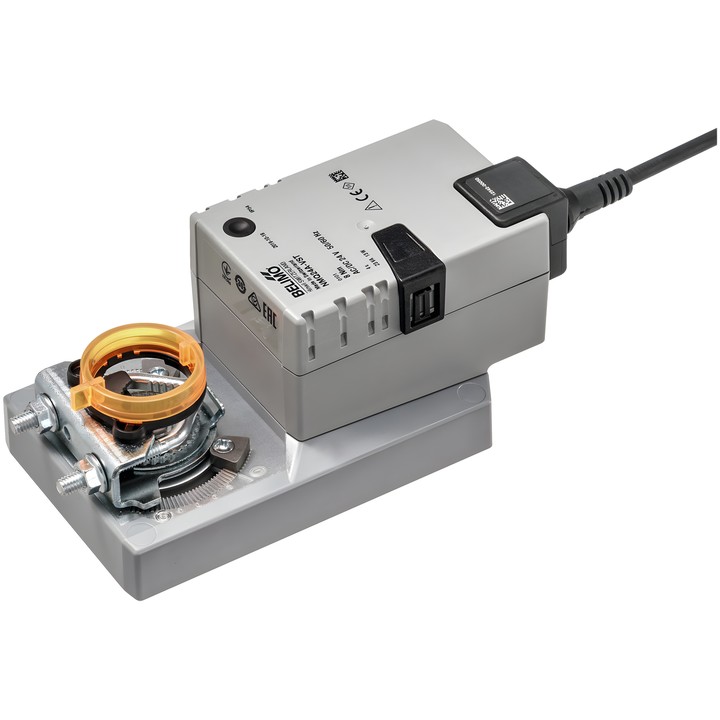

Belimo NMQ24A-VST - Drehantrieb für VAV/CAV-Klappen

Belimo NMQ24A-VST - Drehantrieb für VAV/CAV-Klappen

Belimo
2.255,82 zł
Bruttopreis
1.834,00 zł tax excluded

VAV-Universal-Drehantrieb für VAV- und CAV-Geräte in der technischen Gebäudeausrüstung. Drehmoment 8 Nm, Versorgung AC/DC 24 V, Kommunikationssteuerung PP und Laufzeit 4 s / 90°.

Ausgestattet mit einem 0.5 m langen Kabel mit VST-Stecker, universeller Wellenklemme 8...26.7 mm und mechanischen Drehwinkelbegrenzern. Schutzart IEC/EN IP54.

Produkt nicht verfügbar
Teilen

Wenn lieferbar, bitte benachrichtigen

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo NMQ24A-VST

Anschlussfertiger VAV-Universal-Drehantrieb für VAV- und CAV-Geräte in der technischen Gebäudeausrüstung. Laut technischem Datenblatt für Luftklappen mit einer Fläche von bis zu ca. 2 m² ausgelegt.

Wichtigste Merkmale und technische Daten

  • Motordrehmoment: 8 Nm; Steuerung: Kommunikationssteuerung PP.
  • Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
  • Leistungsaufnahme im Betrieb: 13 W; in Ruhestellung: 2 W; Auslegungsleistung für die Kabeldimensionierung: 23 VA.
  • Motorlaufzeit: 4 s / 90°; Drehwinkel: max. 95°.
  • Beidseitig einstellbare mechanische Drehwinkelbegrenzer und mechanische aufsteckbare Stellungsanzeige.
  • Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Mechanischer Anschluss: universelle Wellenklemme 8...26.7 mm.
  • Versorgungs- und Steuerungsanschluss: 0.5 m langes Kabel mit VST-Stecker.
  • Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...40°C [-22...104°F].

Nach der Inbetriebnahme des Systems und nach jeder Änderung des Drehwinkels ist eine Adaption erforderlich. Parallelbetrieb: nein.

  • Marke
    Belimo
  • Artikel-Nr.
    NMQ24A-VST
  • ean13
    7630498121258

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    13 W
  • Leistungsaufnahme (Halten)
    2 W
  • Nennleistung
    23 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 0.5 m mit VST-Steckverbinder
  • Steuerungsart
    Analog
  • Schutzart
    IP54
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    4 s / 90°
  • Umgebungstemperatur
    -30...40°C [-22...104°F]
  • Drehmoment
    8 Nm
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 8...26.7 mm

Techniczna karta katalogowa

Download (1.4MB)

EU Declaration of Conformity – NMQ24A-VST

Download (310.84KB)

Environmental Declaration – NMQ..

Download (72.36KB)
