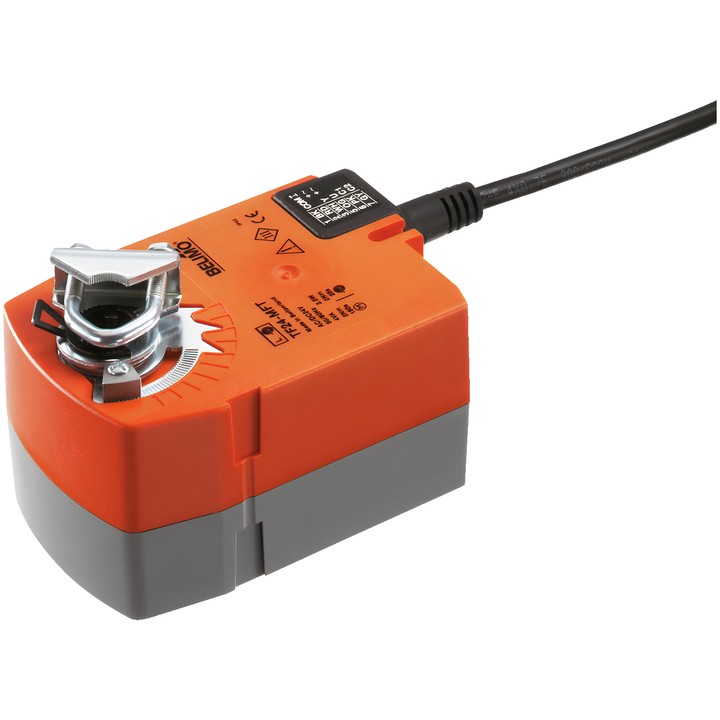

Belimo TF24-MFT - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo Drehantrieb TF24-MFT

Ein kommunikativer Drehantrieb mit Sicherheitsfunktion zur Positionierung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Klappenflächen bis ca. 0.5 m² geeignet. Während des Betriebs verstellt der Antrieb die Klappe und spannt die Rückstellfeder; bei Spannungsausfall bringt die Feder sie in die Sicherheitsstellung.

Wichtigste Merkmale und Parameter

• Drehmoment von Motor und Sicherheitsfunktion: 2.5 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Stetige Ansteuerung: Arbeitsbereich Y 2...10 V; Positionsrückmeldung U 2...10 V im Analogbetrieb.
• Kommunikation über MP-Bus; max. 8 MP-Bus-Knoten. Im Busbetrieb dient Anschluss U als Kommunikationsschnittstelle und liefert keine analoge Messspannung.
• Anschluss eines aktiven Sensors oder Schaltkontakts möglich; Übertragung des Sensorsignals über MP-Bus.
• Motorlaufzeit: 150 s / 90°; Laufzeit der Sicherheitsfunktion: <25 s / 90°.
• Drehwinkel: max. 95°; mechanische Einstellung über Endanschläge.
• Motordrehrichtung über Schalter L/R wählbar; Wirkrichtung der Sicherheitsfunktion durch Montage L/R wählbar.
• Universelle Klemmkupplung für Wellen 6...12.7 mm; mechanische Stellungsanzeige.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Leistungsaufnahme im Betrieb: 2.5 W; im Ruhezustand: 1 W; zur Kabeldimensionierung: 4 VA.
• Schutzart: IP42; Umgebungstemperatur: -30...50°C [-22...122°F].
