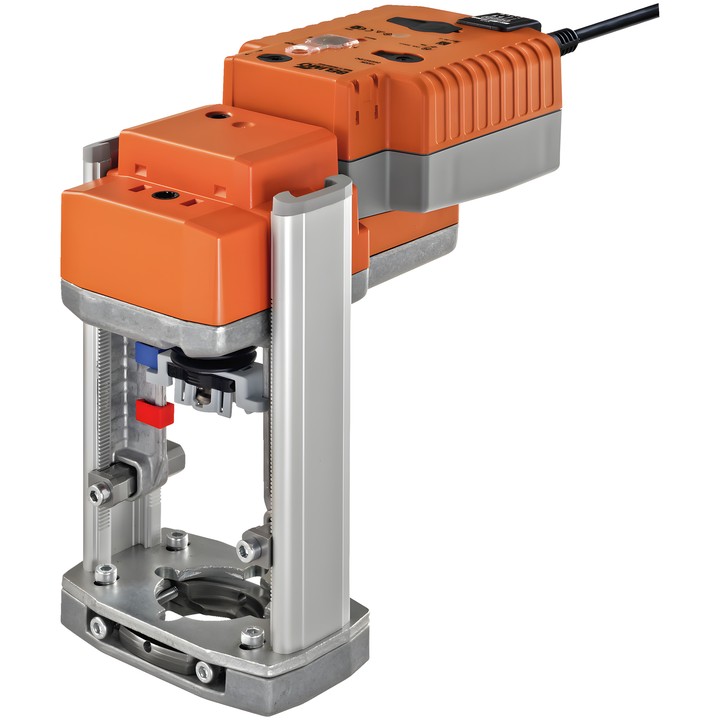

Belimo NVK230A-3-RE - Linearer Antrieb für Sitzventile

Belimo Antrieb NVK230A-3-RE

Der NVK230A-3-RE ist ein RetroFIT+-Linearstellantrieb für 2- und 3-Wege-Sitzventile. Integrierte Kondensatoren speichern die Energie, die benötigt wird, um das Ventil nach einer Unterbrechung der Stromversorgung in die eingestellte Sicherheitsstellung zu fahren. Die Sicherheitsstellung lässt sich mit dem POP-Drehknopf einstellen.

Wichtige Merkmale und Parameter

• Antriebskraft: 1000 N; Hub: 20 mm.
• Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Steuerung: 3-Punkt.
• Motorlaufzeit: 150 s / 20 mm; Laufzeit der Sicherheitsfunktion: 35 s / 20 mm.
• Überbrückungszeit bei Stromausfall (PF): 2 s.
• Leistungsaufnahme im Betrieb: 2 W; im Ruhezustand: 1 W; zur Kabeldimensionierung: 4.5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm², Klemme 4 mm².
• Manuelle Verstellung per Taste; mechanische Stellungsanzeige.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.

Der RetroFIT+-Antrieb ist für die Montage an Ventilen verschiedener Hersteller mit einer Halterung sowie universellen Adaptern für Ventilhals und Ventilstange vorgesehen. Vor der ersten Inbetriebnahme benötigen die Kondensatoren etwa 20 s zum Vorladen.
