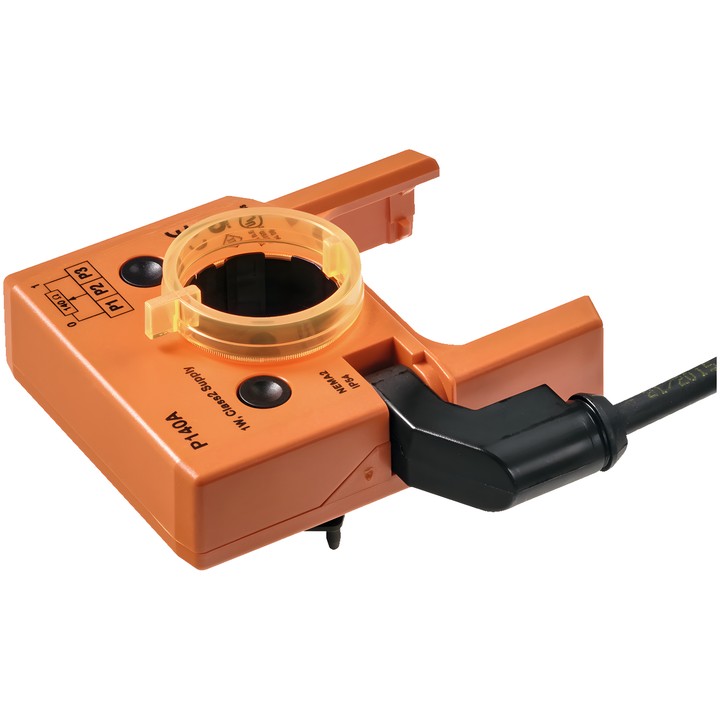

Belimo P140A - Rückmeldepotenziometer

Belimo P140A Rückmeldepotenziometer

Der P140A ist ein aufsteckbares Rückmeldepotenziometer für Klappenantriebe und Drehantriebe. Die Trägerplatte überträgt die Position von der Wellenklemme des Klappenantriebs oder von der Positionsanzeige des Drehantriebs auf das Potenziometer.

Wichtigste Merkmale und technische Daten

• Nennwiderstand: 140 Ω; Toleranz: ±5%.
• Maximale Belastung: 1 W; Linearität: ±2%; Auflösung: min. 1%.
• Restwiderstand: max. 5% auf beiden Seiten.
• Anschluss des Potenziometers: Kabel 1 m, 3 x 0.75 mm², FRNC (halogenfrei).
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
• Gewicht: 0.18 kg.

Das Potenziometer ist für die modulierende Klappensteuerung in Verbindung mit Reglern mit fester Rückmeldung vorgesehen. Es kann auch mit handelsüblichen Klappenstellungsanzeigesystemen oder als Einstellgerät für parallel arbeitende Antriebe verwendet werden. Die Montage erfolgt direkt an der Wellenklemme des Klappenantriebs oder an der Positionsanzeige des Drehantriebs.
