Belimo SM24A-MP-TP - Drehantrieb für Klappen

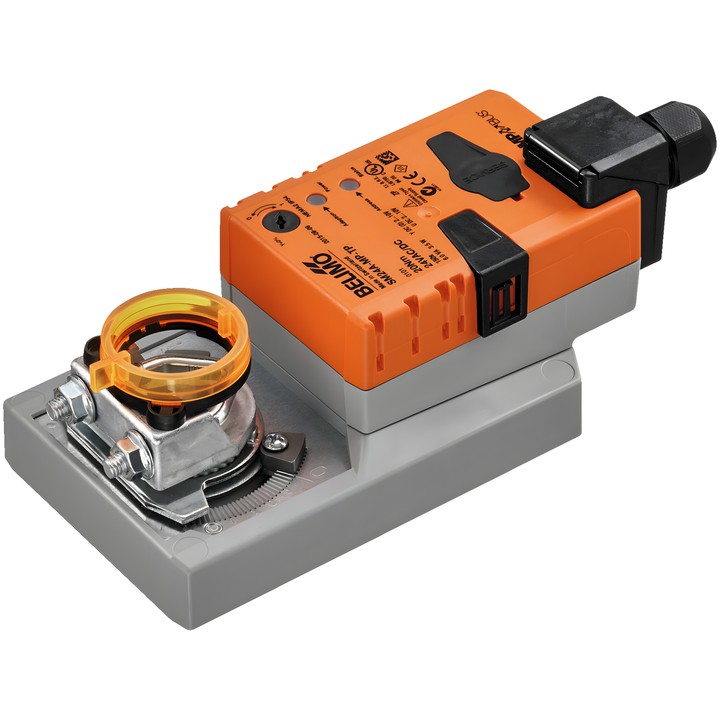

Belimo SM24A-MP-TP

Kommunikationsfähiger Drehantrieb zur Regelung von Klappen in der technischen Gebäudeausrüstung. Laut Dokumentation ist er für Luftklappen mit einer Fläche von bis zu ca. 4 m² vorgesehen.

Wichtigste Merkmale und Parameter

• Drehmoment: 20 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Stetige Regelung: Arbeitsbereich Y 2...10 V; Rückmeldesignal für die Position U 2...10 V.
• MP-Bus-Kommunikation und Möglichkeit, das Signal eines angeschlossenen Sensors für die Übertragung über MP-Bus umzuwandeln.
• Motorlaufzeit: 150 s / 90°; variable Laufzeit: 86...346 s.
• Drehwinkel: max. 95°, mit beidseitig einstellbaren mechanischen Anschlägen.
• Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Umkehrbare Universal-Montageklemme 10...20 mm; mechanische Stellungsanzeige.
• Versorgungs- und Steuerungsanschluss: Klemmen 4 mm² (Kabel ø4...10 mm, 4-adrig).
• Leistungsaufnahme im Betrieb: 3.5 W; in Ruhestellung: 1.4 W; zur Kabeldimensionierung: 6 VA.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Im Analogbetrieb gibt der Ausgang U das Positionssignal aus. Beim Betrieb über MP-Bus dient der Anschluss U als Kommunikationsschnittstelle und liefert keine analoge Messspannung.
