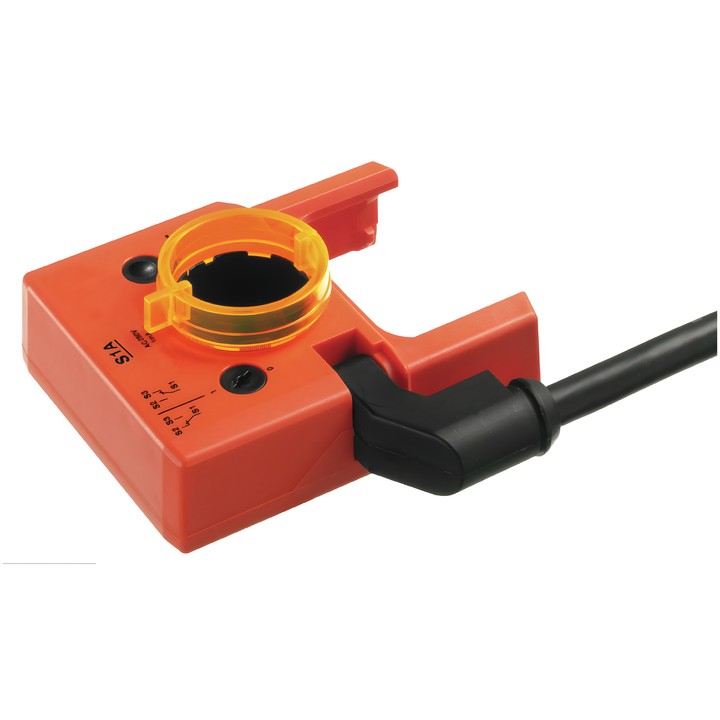

Belimo S1A – Hilfsschalter

Aufsteckbarer Hilfsschalter zur Positionsmeldung oder für Schaltfunktionen bei einer ausgewählten Winkeleinstellung eines Klappen- oder Drehantriebs. Wird direkt auf der Wellenklemme eines Klappenantriebs oder auf der Stellungsanzeige eines Drehantriebs montiert.

Wichtigste Merkmale und Kenndaten

• Hilfsschalter: 1x SPDT.
• Einstellbarer Schaltpunkt: 0...100% des Drehbereichs des Antriebs; eine Voreinstellung mithilfe einer Skala ist möglich.
• Schaltkontaktbelastbarkeit: 1 mA...3 A (0.5 A induktiv), DC 5 V...AC 250 V; 1 mA...0.5 A (0.2 A induktiv; L/R = 3.4 ms), DC 5 V...DC 110 V.
• Anschluss des Hilfsschalters: Kabel 1 m, 3 x 0.75 mm².
• Schutzart IEC/EN: IP54; Schutzart NEMA/UL: NEMA 2; Gehäuse: UL Enclosure Type 2.
• Umgebungstemperatur: -30...50°C [-22...122°F].
• Gewicht: 0.21 kg.

Der Hilfsschalter darf nur bei ausgeschalteter Stromversorgung eingestellt werden.
