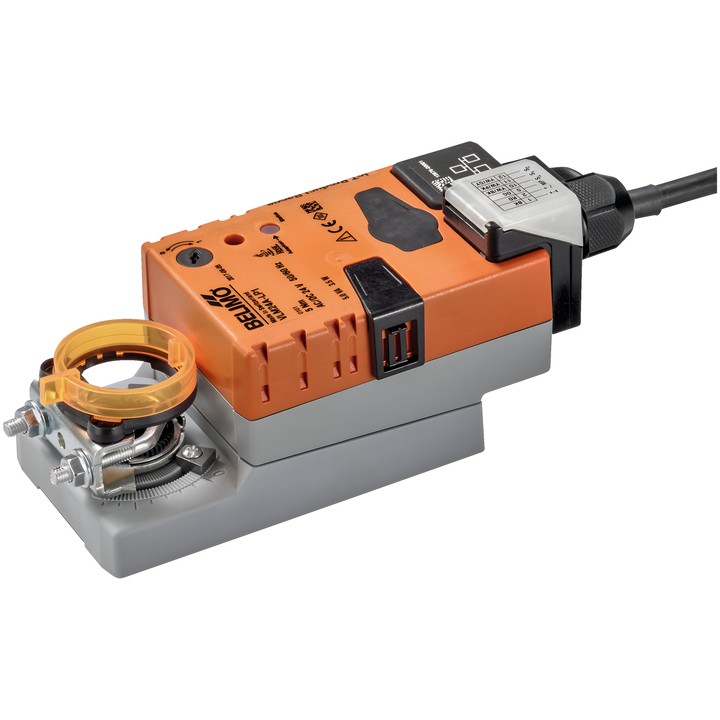

Belimo VLM24A-LP1 - Drehantrieb für Klappen

Klappenantrieb Belimo VLM24A-LP1

Drehantrieb ohne Rückstellfeder für stationäre Heizungs-, Lüftungs- und Klimaanlagen. Laut Dokumentation ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² ausgelegt. Er kann über Cloud, BACnet/IP oder Modbus TCP gesteuert werden; im Hybridmodus nimmt er ein analoges Steuersignal entgegen.

Wichtigste Merkmale und technische Daten

• Drehmoment: 5 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Arbeitsbereich Y: 2...10 V; variabler Arbeitsbereich Y: 0.5...10 V.
• Motorlaufzeit: 150 s / 90°; einstellbare Laufzeit: 35...150 s.
• Drehwinkel: 95°, beidseitig durch mechanische Anschläge begrenzbar.
• Kommunikation: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP und integrierter Webserver.
• Zwei Sensoren können angeschlossen und ihre Signale für die Übertragung an ein übergeordnetes System verarbeitet werden.
• Manuelle Verstellung per Taste mit Verriegelungsmöglichkeit; die Bewegungsrichtung wird über einen Schalter 0/1 gewählt.
• Universalklemme 6...20 mm; Stromversorgungs- und Steuerkabel 1 m, 6x 0.5 mm²; Ethernet-Buchse RJ45.
• Leistungsaufnahme während der Bewegung: 3.5 W; in Ruhestellung: 3 W; Auslegungsleistung für die Leitungsdimensionierung: 5 VA.
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
