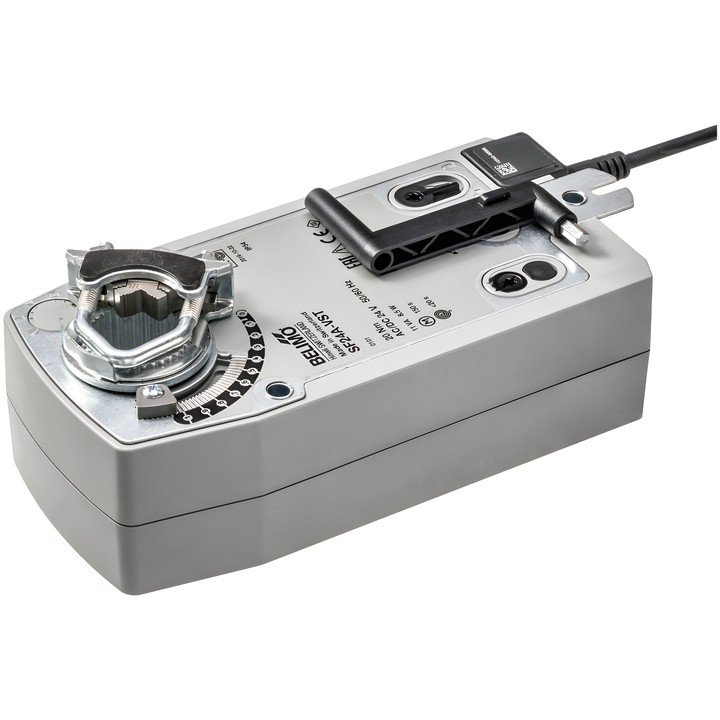

Belimo SF24A-VST - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo SF24A-VST

VAV-Universal-Drehantrieb mit Sicherheitsfunktion, ausgelegt für VAV- und CAV-Geräte in der technischen Gebäudeausrüstung. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 4 m² geeignet.

Wichtigste Merkmale und Kenndaten

• Drehmoment des Motors und der Sicherheitsfunktion: 20 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Steuerung: Kommunikation PP.
• Laufzeit des Motors: 120 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Leistungsaufnahme im Betrieb: 8.5 W; im Ruhezustand: 3.5 W; Auslegungsleistung: 11 VA.
• 0.5 m langes Kabel mit VST-Steckverbinder für Versorgung und Steuerung.
• Maximaler Drehwinkel: 95°; einstellbarer mechanischer Drehwinkelbegrenzer und mechanische Stellungsanzeige.
• Manuelle Verstellung mit Kurbel und Verriegelungsschalter.
• Universalklemme für Wellen 10...25.4 mm.
• Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

Nach der Inbetriebnahme der Anlage sowie nach jeder Änderung des Drehwinkels muss eine Adaption durchgeführt werden. Zur Gewährleistung der IP-Schutzart und der elektrischen Verbindung muss der VST-Stecker vollständig in die Buchse eingesteckt werden.
