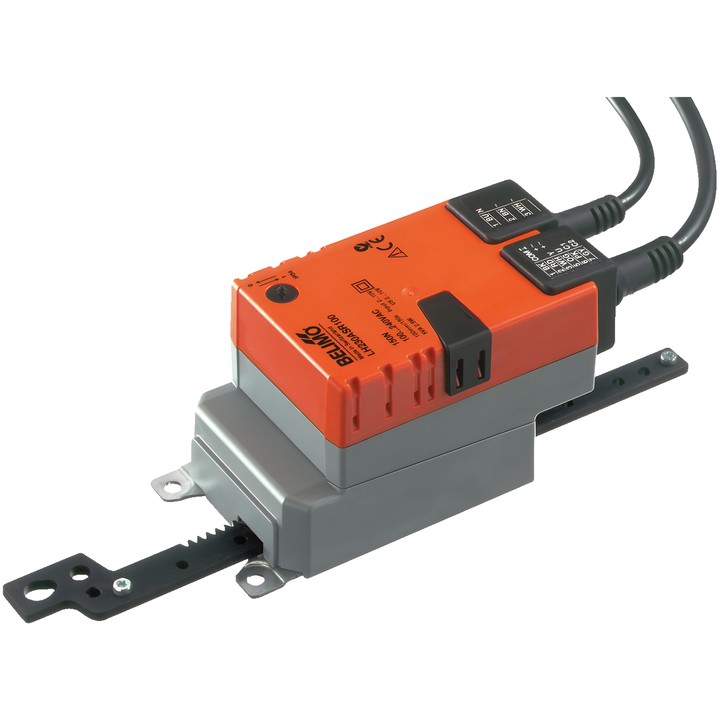

Belimo LH230ASR100 - modulierender Linearantrieb

Belimo LH230ASR100 - modulierender Linearantrieb

Belimo
788,90 zł
Bruttopreis
641,38 zł tax excluded

Belimo LH230ASR100 Linearantrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Kraft 150 N, Versorgung AC 100...240 V und modulierende Ansteuerung 2...10 V.

Hub 100 mm, Laufzeit 150 s / 100 mm, Positionsrückmeldung 2...10 V und Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo LH230ASR100 – Linearantrieb

Antrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtigste Merkmale

  • Motorkraft: 150 N.
  • Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Modulierende Ansteuerung; Arbeitsbereich Y: 2...10 V, Positionsrückmeldung U: 2...10 V.
  • Hub: 100 mm; maximale Hublänge 100 mm, feste Einstellung.
  • Motorlaufzeit: 150 s / 100 mm.
  • Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 1 W; zur Kabeldimensionierung: 4.5 VA.
  • Bewegungsrichtung über Schalter wählbar; manuelle Verstellung per Taste mit Verriegelungsmöglichkeit.
  • Versorgungsanschluss: Kabel 1 m, 2x 0.75 mm²; Steueranschluss: Kabel 1 m, 4x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LH230ASR100
  • ean13
    7630498112003

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    1 W
  • Nennleistung
    4.5 VA
  • Steuerungsart
    DC 2...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    150 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    100 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Spannungsanschluss
    Kabel 1 m, 2x 0.75 mm²
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar
  • Steueranschluss
    Kabel 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Download (1.16MB)

Instrukcja montażu

Download (420.1KB)

EU Declaration of Conformity – LH230ASR100

Download (32.8KB)

Environmental Declaration – LH..100..

Download (71.96KB)
