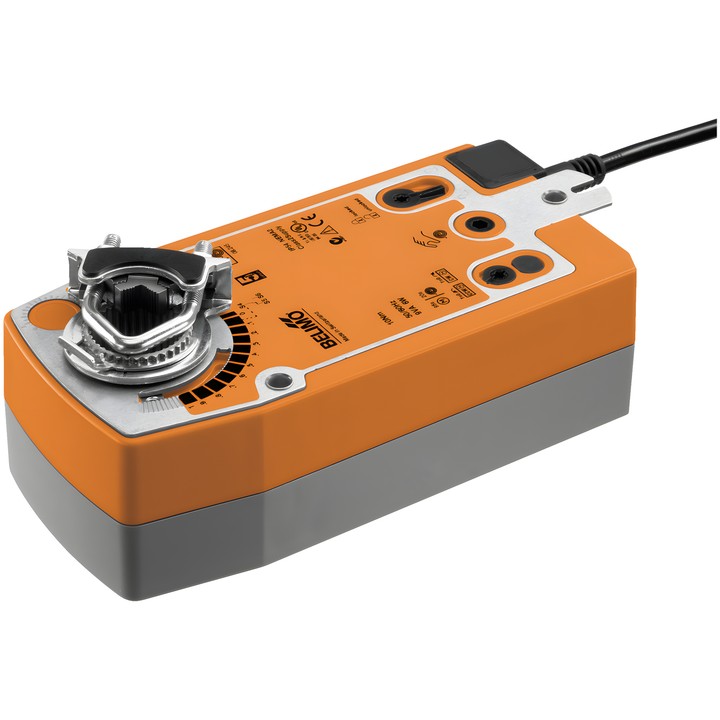

Belimo SFA - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo SFA – Antrieb für Luftklappen

Drehantrieb mit Sicherheitsfunktion zur Positionierung von Klappen in technischen Gebäudeanlagen. Während des Betriebs positioniert der Antrieb die Klappe und spannt die Rückstellfeder; bei einer Unterbrechung der Stromversorgung bewegt die Feder die Klappe in die Sicherheitsstellung. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 4 m² vorgesehen.

Wichtigste technische Daten

• Drehmoment von Motor und Sicherheitsfunktion: 20 Nm.
• Bemessungsspannung: AC 24...240 V / DC 24...125 V; Frequenz der Bemessungsspannung: 50/60 Hz.
• Steuerung: Auf/Zu.
• Motorlaufzeit: 75 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Drehwinkel: max. 95°, mit mechanischen Anschlägen einstellbar.
• Mechanischer Anschluss: Universalklemme 10...25.4 mm; Bewegungsrichtung von Motor und Sicherheitsfunktion durch Montage L/R wählbar.
• Handverstellung mit Kurbel und Sperrschalter; mechanische Stellungsanzeige.
• Leistungsaufnahme während der Bewegung: 7 W; in Ruhestellung: 3.5 W; Auslegungsleistung für die Kabelauswahl: 18 VA.
• Anschluss für Stromversorgung und Steuerung: Kabel 1 m, 2x 0.75 mm².
• Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].
