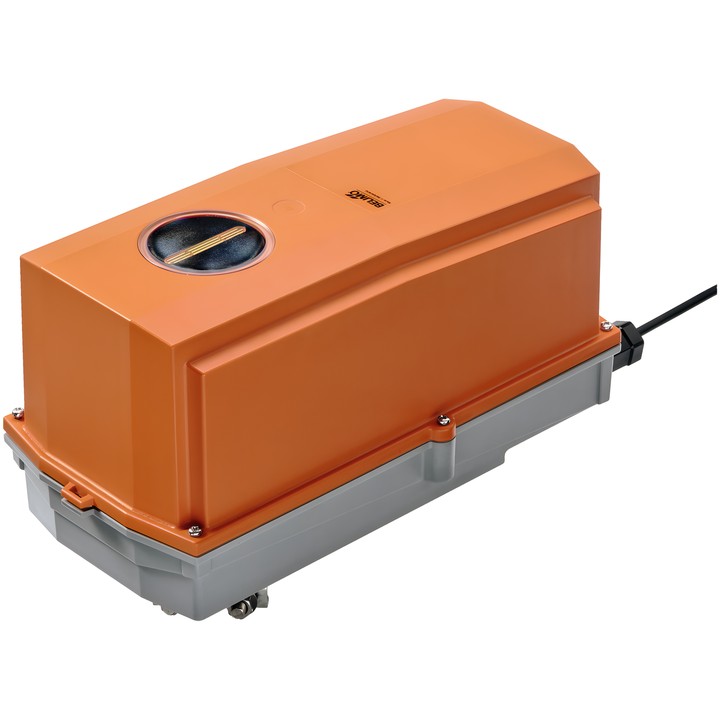

Belimo GK24G-SR - Drehantrieb für Klappen

Belimo GK24G-SR – Drehantrieb mit Sicherheitsfunktion

Antrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Das Gehäuse mit Schutzart IP66/67 eignet sich auch für Außenanwendungen. Bei einer Unterbrechung der Stromversorgung fährt die in Kondensatoren gespeicherte Energie die Klappe in die voreingestellte Sicherheitsstellung.

Wichtigste Merkmale und Kenndaten

• Motordrehmoment: 40 Nm; Klappengröße: bis ca. 8 m².
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Modulierende Ansteuerung: 2...10 V; Positionsrückmeldung: 2...10 V.
• Motorlaufzeit: 150 s / 90°; Laufzeit der Sicherheitsfunktion: 35 s / 90°.
• Sicherheitsstellung im Bereich 0...100% in 10%-Schritten einstellbar; Überbrückungszeit (PF): 2 s.
• Maximaler Drehwinkel: 95°, beidseitig durch mechanische Anschläge begrenzbar.
• Motordrehrichtung über Schalter 0/1 wählbar; manuelle Verstellung über Taste unter der Schutzabdeckung.
• Mechanischer Anschluss: universelle Wellenklemme 14...26.7 mm; mechanische Stellungsanzeige.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm² (halogenfrei).
• Leistungsaufnahme im Betrieb: 11 W; im Ruhezustand: 3 W; Auslegungsleistung für die Kabeldimensionierung: 21 VA.
• Schutzart IEC/EN: IP66/67; Umgebungstemperatur: -30...50°C [-22...122°F].
