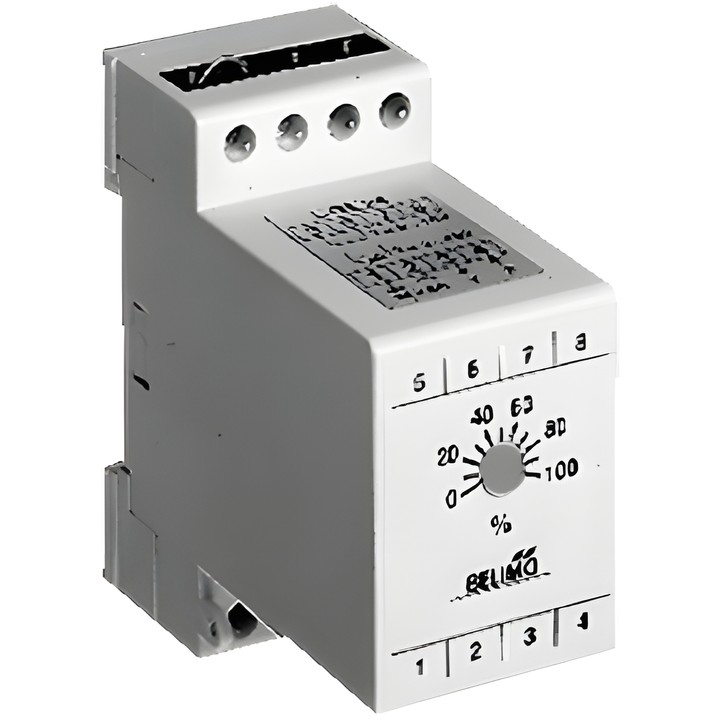

Belimo SGE24 - Stellungsregler für Klappenantriebe

Belimo SGE24 Stellungsregler

Der SGE24 dient zur Fernsteuerung stetig regelbarer Klappenantriebe oder zur Begrenzung des unteren Werts des Ausgangssignals stetig regelbarer Regler. Das Steuersignal Y wird proportional zur Stellung des Drehknopfs erzeugt.

Wichtigste Merkmale und technische Daten

• Versorgung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
• Nennspannungsbereich: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Betriebsbereich Y: 2...10 V, wählbar als 0...10 V oder 2...10 V.
• Skala: 0...100%; der Drehwinkel kann mit dem Drehknopf mechanisch begrenzt werden.
• Leistungsaufnahme im Betrieb: 0.3 W; Leistung zur Kabeldimensionierung: 1 VA.
• Versorgungs- und Steueranschluss: Klemmen 4 mm².
• Montage im Schaltschrank durch Aufrasten auf eine 35-mm-DIN-Schiene.
• Schutzart IEC/EN: IP20; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -20...50°C [-4...122°F].
