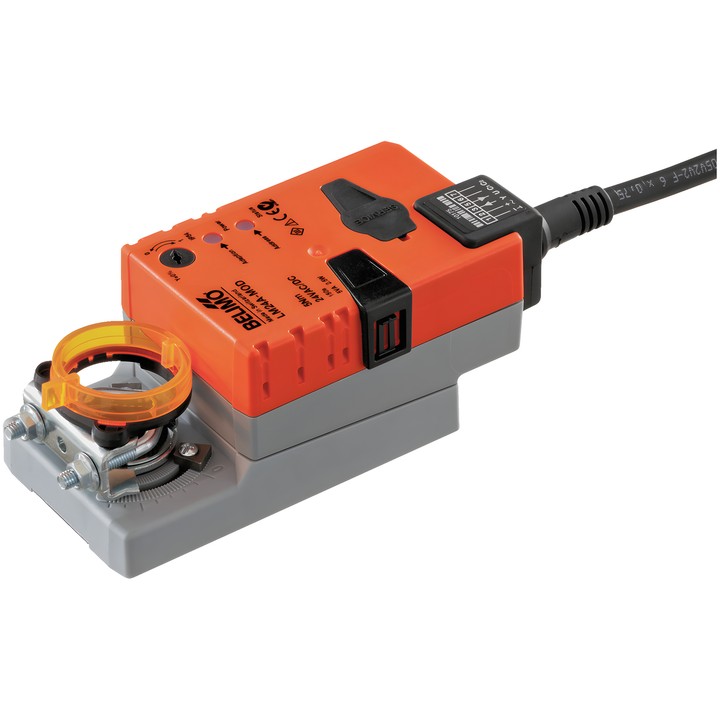

Belimo LM24A-MOD - Klappenantrieb

Belimo LM24A-MOD – Klappenantrieb

Kommunikationsfähiger Drehantrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Für Luftklappen mit einer Fläche von bis zu ca. 1 m² ausgelegt. Ermöglicht Kommunikations-, Analog- und Hybridsteuerung.

Wichtigste Merkmale und Parameter

• Motordrehmoment: 5 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Kommunikation: BACnet MS/TP, Modbus RTU (Werkseinstellung) und MP-Bus.
• Arbeitsbereich Y: 2...10 V, auf 0.5...10 V einstellbar; Rückmeldesignal U: 2...10 V.
• Motorlaufzeit: 150 s / 90°; im Bereich 35...150 s einstellbar.
• Drehwinkel: max. 95°, beidseitig durch mechanische Anschläge begrenzbar.
• Drehrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Taste, mit Verriegelungsmöglichkeit.
• Universelle Wellenklemme 6...20 mm; mechanische Stellungsanzeige.
• Ein passiver, aktiver oder Sensor mit Schaltkontakt kann angeschlossen und dessen Signal an den Bus übertragen werden.
• Stromversorgungs- und Steueranschluss: Kabel 1 m, 6x 0.75 mm².
• Schutzart IEC/EN: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].
