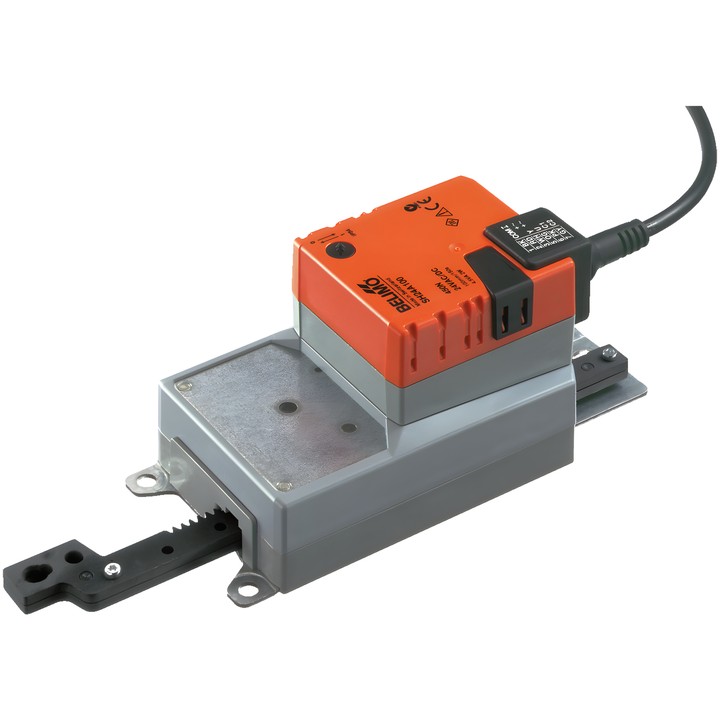

Belimo SH24A100 – Linearaktuator

Das Modell SH24A100 dient zur Regelung von Luftklappen und Schiebern in gebäudetechnischen Anlagen. Laut technischem Datenblatt ist es für Luftklappen mit einer Fläche von bis zu ca. 3 m² ausgelegt.

Wichtigste Merkmale

• Stellkraft: 450 N.
• Bemessungsspannung: AC/DC 24 V; Bemessungsfrequenz: 50/60 Hz.
• Ansteuerung: Zu/Auf, 3-Punkt.
• Hub: 100 mm; die maximale Hublänge ist mit mechanischen Anschlägen in 20-mm-Schritten einstellbar.
• Motorlaufzeit: 150 s / 100 mm.
• Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 0.2 W; zur Kabeldimensionierung: 4.5 VA.
• Bewegungsrichtung über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren).
• Manuelle Verstellung per Drucktaste mit Arretiermöglichkeit.
• Anschluss für Versorgung und Ansteuerung: Kabel 1 m, 3x 0.75 mm².
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Aktuator ist gegen Überlast geschützt und stoppt automatisch beim Erreichen des Endanschlags. Bei der Montage mit Querkräften nennt das technische Datenblatt die Verwendung einer geeigneten Drehhalterung und eines Kupplungselements.
