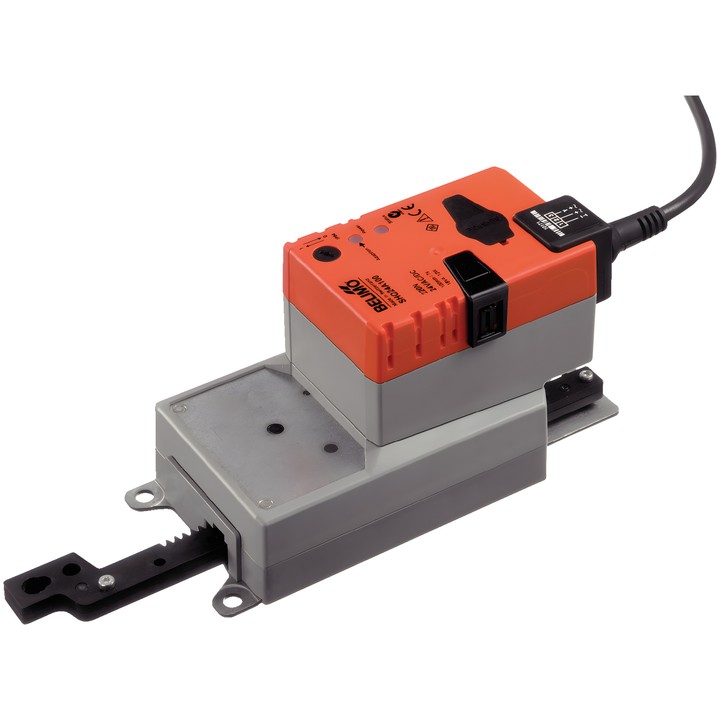

Belimo SHQ24A100 - Linearantrieb AC/DC 24 V, 200 N

Belimo SHQ24A100 – Linearantrieb

Antrieb zur Positionierung von Klappen und Schieberventilen in gebäudetechnischen Anlagen. Die Auf/Zu-Steuerung ist nicht für eine 3-Punkt-Steuerung geeignet.

Wichtigste Merkmale und Parameter

• Antriebskraft: 200 N; Größe der Luftklappe bis ca. 1.3 m².
• Bemessungsspannung: AC/DC 24 V; Bemessungsspannungsfrequenz: 50/60 Hz.
• Leistungsaufnahme im Betrieb: 13 W; im Ruhezustand: 2 W; Auslegungsleistung für die Leitungsdimensionierung: 23 VA.
• Hub: 100 mm; max. 100 mm, in 20-mm-Schritten einstellbar; Mindesthub: 40 mm. Hubbegrenzung auf beiden Seiten durch mechanische Anschläge.
• Motorlaufzeit: 7 s / 100 mm.
• Bewegungsrichtung über Schalter 0 (ausgefahren) / 1 (eingefahren) wählbar.
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 3x 0.75 mm².
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...40°C [-22...104°F].

Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen eines Anschlags. Nach dem ersten Einschalten passt er den Arbeitsbereich an den mechanisch eingestellten Hub an; eine Anpassung ist auch nach einer Änderung der Hubbegrenzung erforderlich.
