Belimo NM230A-S-TP - Klappenantrieb

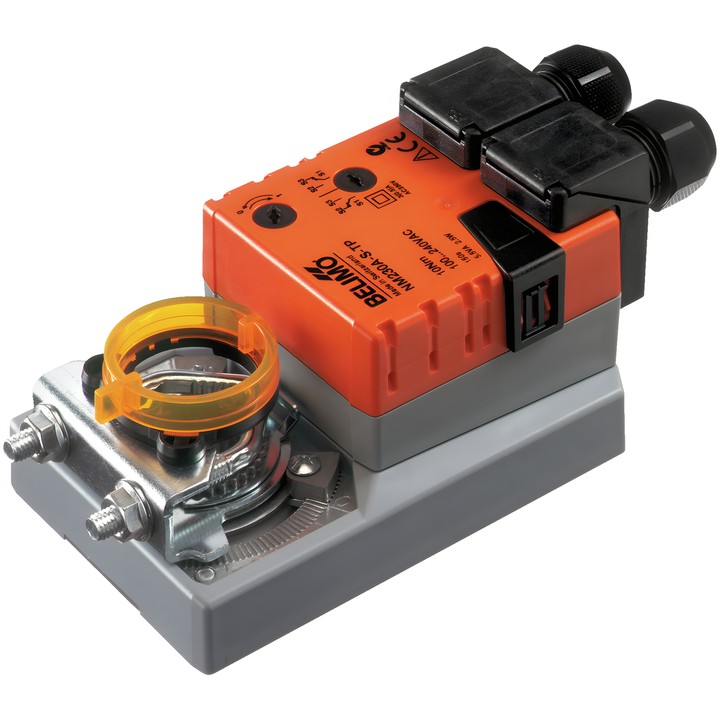

Belimo NM230A-S-TP Klappenantrieb

Antrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 2 m² geeignet. Die direkte Montage auf der Klappenwelle erfolgt mit einer Universalklemme.

Wichtigste Merkmale und Parameter

• Drehmoment: 10 Nm.
• Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Steuerung: Zu/Auf, 3-Punkt.
• Motorlaufzeit: 150 s / 90°; Drehwinkel: max. 95°.
• Integrierter, einstellbarer Hilfsschalter: 1x SPDT, 0...100%.
• Drehrichtung per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
• Handverstellung per Drucktaste mit Verriegelungsmöglichkeit; der Drehwinkel wird durch einstellbare mechanische Anschläge begrenzt.
• Mechanischer Anschluss: Universalklemme 8...26.7 mm; mechanische, abnehmbare Stellungsanzeige.
• Anschluss von Versorgung, Steuerung und Hilfsschalter: Klemmen 4 mm² (Kabel ø4...10 mm, 3-adrig).
• Leistungsaufnahme während der Bewegung: 2.5 W; im Stillstand: 0.6 W; Bemessungsleistung zur Kabelauslegung: 5.5 VA.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen eines Anschlags. Die Installation darf nur von qualifizierten Fachkräften durchgeführt werden.
