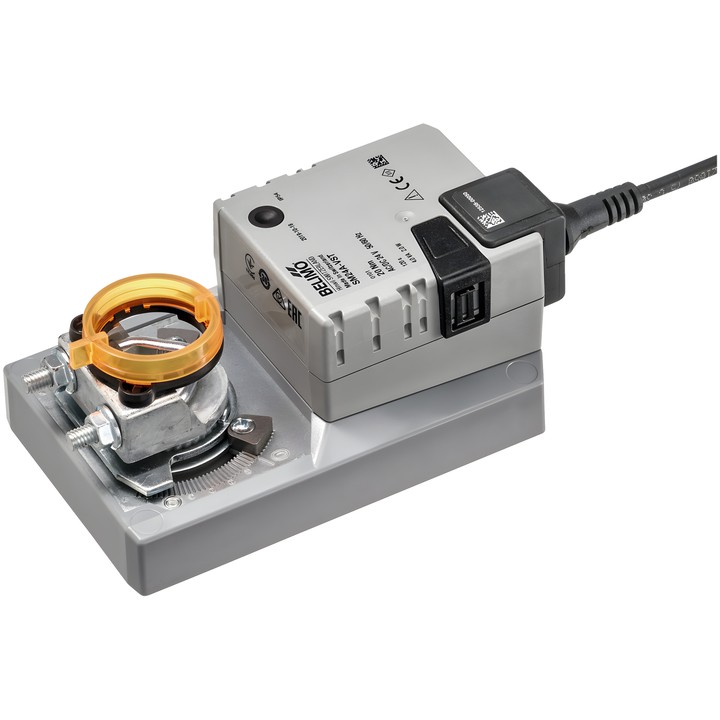

Belimo SM24A-VST - Drehantrieb für VAV- und CAV-Klappen

Belimo SM24A-VST

VAV-Universal-Drehantrieb für VAV- und CAV-Geräte in der Gebäudetechnik. Geeignet für Luftklappen mit einer Fläche von bis zu ca. 4 m².

Wichtigste Merkmale und Parameter

• Drehmoment: 20 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Kommunikationssteuerung PP; Motorlaufzeit: 120 s / 90°.
• Maximaler Drehwinkel: 95°; beidseitig einstellbare mechanische Anschläge.
• Universelle Wellenklemmung 10...20 mm und mechanischer, aufsteckbarer Stellungsanzeiger.
• Handverstellung per Drucktaste mit Arretiermöglichkeit.
• Stromversorgungs- und Steuerungsanschluss: 0.5 m Kabel mit VST-Stecker.
• Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 0.4 W; zur Kabeldimensionierung: 4 VA.
• Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Nach der Inbetriebnahme des Systems und nach jeder Änderung des Drehwinkels ist eine Adaption des Antriebs erforderlich.
