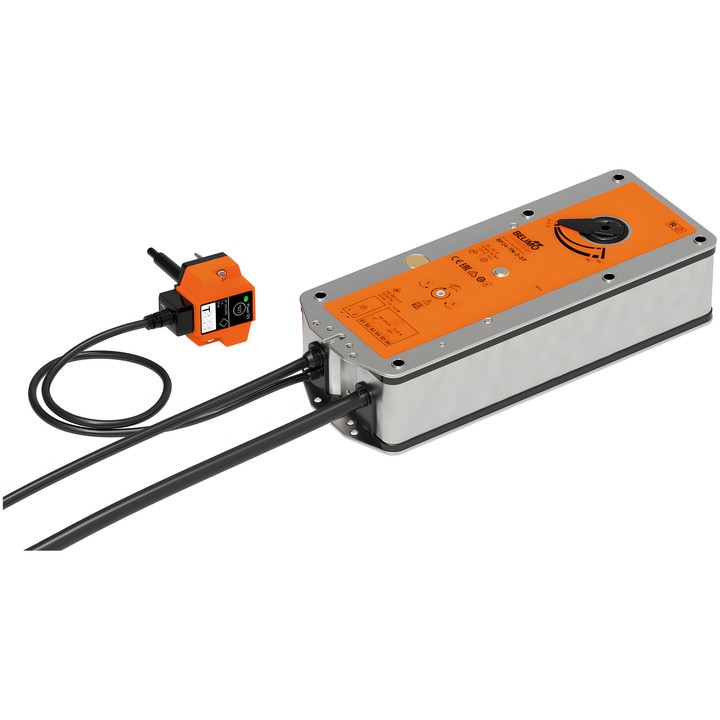

Belimo-Antrieb BF24-TN-2-ST
Antrieb mit Federrücklauf für 90° Brand- und Rauchschutzklappen in Lüftungs- und Klimaanlagen. Die thermoelektrische Auslöseeinrichtung BAT verfügt über Thermosicherungen, die auf eine Temperatur von 72°C innerhalb und außerhalb des Kanals reagieren. Bei einer Unterbrechung der Stromversorgung stellt die Feder die Klappe in die Sicherheitsstellung.
Wichtige technische Daten
- Nennspannung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
- Steuerung: Zu/Auf; Motordrehmoment: 18 Nm; Drehmoment der Sicherheitsfunktion: 12 Nm.
- Motorlaufzeit: <120 s / 90°; Laufzeit der Sicherheitsfunktion: 16 s @ 20°C.
- Leistungsaufnahme im Betrieb: 7 W; in Ruhestellung: 2 W; zur Kabeldimensionierung: 10 VA.
- Hilfsschalter: 2x SPDT, Schaltpunkte 5° / 80°.
- Mechanischer Anschluss: formschlüssige Verbindung 12x12 mm, durchgehende Hohlwelle.
- Stromversorgungs- und Steuerungsanschluss: Kabel mit Anschlussstecker 1 m, 2x 0.75 mm², FRNC (halogenfrei); Anschluss der Hilfsschalter: Kabel mit Anschlussstecker 1 m, 6x 0.75 mm², FRNC (halogenfrei).
- Bewegungsrichtung des Motors durch Montage L/R wählbar; manuelle Verstellung mit Anschlag; mechanische Stellungsanzeige.
- Schutzart: IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
Im Lieferumfang: Handkurbel, Stellungsanzeige und Schutztasche. Der Antrieb wird vom Klappenhersteller angepasst und an der Klappe montiert; laut Belimo-Dokumentation wird er direkt an Hersteller von Sicherheitsklappen geliefert.
