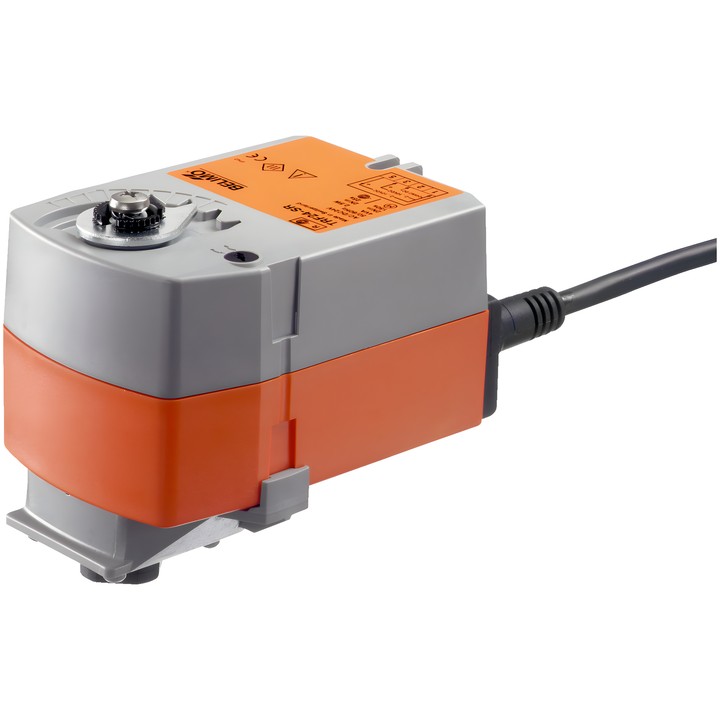

Belimo TRF230 - Drehantrieb für Kugelhähne

Belimo TRF230 – Antrieb für Kugelhähne

Drehantrieb mit Rückstellfeder. Im Betrieb fährt er das Ventil in die Betriebsstellung und spannt die Feder; bei einer Unterbrechung der Stromversorgung stellt die Feder das Ventil in die Sicherheitsstellung. Für die angegebene Wirkrichtung ist dies die Stellung NC: Ventil geschlossen (A–AB = 0%). Für Ventile mit L-Bohrung gibt das Datenblatt A–AB = 100% an.

Wichtige Merkmale und technische Daten

• Drehmoment von Motor und Rückstellfeder: 2.5 Nm.
• Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz; Spannungsbereich: AC 85...265 V.
• Steuerung: Auf/Zu.
• Motorlaufzeit: 75 s / 90°; Laufzeit der Sicherheitsfunktion: <75 s / 90°.
• Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 1.5 W; Auslegungsleistung für die Kabeldimensionierung: 5 VA.
• Stromversorgungs- und Steueranschluss: Kabel 1 m, 2x 0.75 mm².
• Mechanische Stellungsanzeige; IEC/EN-Schutzart: IP42.
• Umgebungstemperatur: -30...50°C; Umgebungsfeuchte: max. 95% RH, nicht kondensierend.

Der Antrieb wird mit einer Schraube direkt am Kugelhahn montiert. Die Einbaulage zum Ventil kann in 90°-Schritten gewählt werden. Das Gerät ist überlastgeschützt und stoppt automatisch beim Erreichen des Endanschlags.
