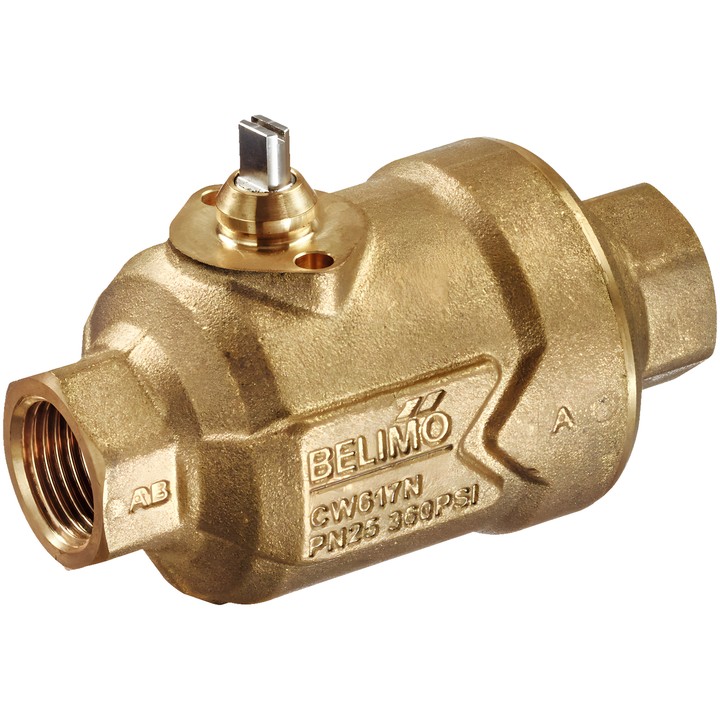

Belimo C215QP-D - 2-Wege-PI-Zonenventil

Belimo C215QP-D - 2-Wege-PI-Zonenventil

Belimo
494,63 zł
Bruttopreis
402,14 zł tax excluded

Belimo C215QP-D ist ein 2-Wege-PI-Zonenventil (PIQCV) mit Rp 1/2" Innengewinde. DN 15, PN 25, V'nom 420 l/h; Differenzdruckbereich ∆p 16...350 kPa.

Lieferung in ca. 14 Tagen
Teilen

Belimo C215QP-D ist ein druckunabhängiges Zonenventil zur Durchflussregelung, bestimmt für geschlossene Wassersysteme sowie für die wasserseitige Regelung in Lüftungs- und Heizungsanlagen. Der integrierte Druckregler hält den Durchfluss für eine bestimmte Ventilstellung im Differenzdruckbereich von 16...350 kPa konstant.

Wichtigste Merkmale

  • 2-Wege-Ausführung, DN 15, PN 25; Rp 1/2" Innengewinde.
  • Nennvolumenstrom V'nom 420 l/h (0.117 l/s).
  • Differenzdruck ∆p 16...350 kPa; Schliessdruck 1400 kPa.
  • Medium: Wasser oder Wasser mit maximal 50 Vol.-% Glykol.
  • Mediumtemperatur -20...120°C [-4...248°F]; mit Antrieb 2...90°C.
  • Gleichprozentige Durchflusskennlinie; blasenfreier Abschluss, Klasse A.
  • Ventilgehäuse aus Messing; Schliesskörper und Spindel aus Edelstahl.
  • Montage mit Spindelstellung von vertikal bis horizontal; Montage mit nach unten gerichteter Spindel ist nicht zulässig.

  • Marke
    Belimo
  • Artikel-Nr.
    C215QP-D
  • ean13
    7630498102172

  • V'nom [l/h]
    420
  • Medium
    Wasser, Wasser mit bis zu 50 Vol.-% Glykol.
  • Ausführung
    2-Wege
  • Mediumtemperatur
    -20...120°C [-4...248°F]
  • Mediumtemperatur, Hinweis
    mit Antrieb 2...90°C
  • Differenzdruck
    ∆p 16...350 kPa
  • Schließdruck
    1400 kPa
  • Durchflusskennlinie
    Gleichprozentige Kennlinie
  • Zulässige Leckage
    Luftblasendicht, Leckageklasse A
  • Rohranschluss
    Innengewinde
  • V'nom [l/s]
    0.117

Techniczna karta katalogowa

Download (2.87MB)

Instrukcja montażu

Download (1.24MB)

Techniczna karta katalogowa – C2..QP(T)-..

Download (2.87MB)

EU Declaration of Conformity – C2..QP..-.. DN 15...25

Download (69.7KB)

Environmental Declaration – C..QP-..

Download (70.15KB)
