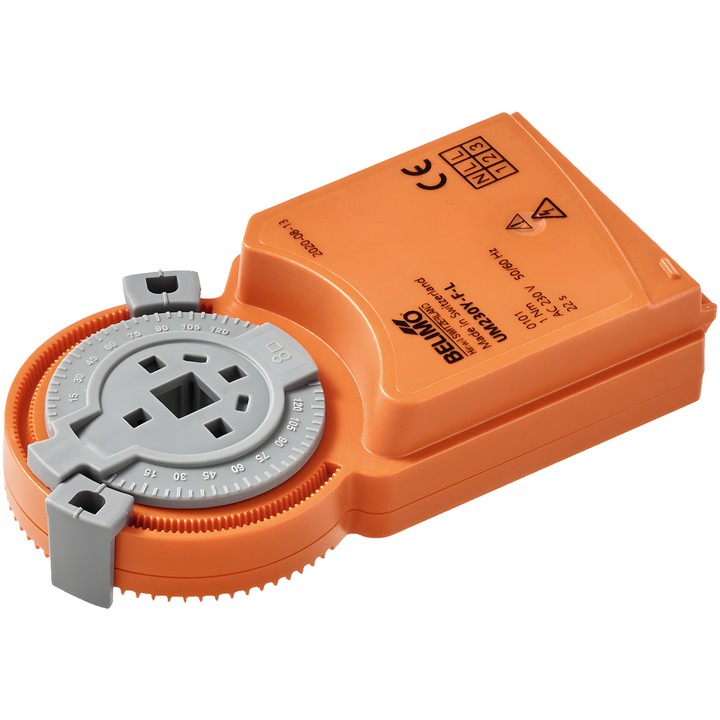

Belimo UM230Y-F-R.1 - Klappenantrieb

Belimo UM230Y-F-R.1 - Klappenantrieb

Belimo
452,64 zł
Bruttopreis
368,00 zł tax excluded

Belimo UM230Y-F-R.1 Klappenantrieb mit einem Drehmoment von 1 Nm, versorgt mit AC 100...240 V. Unterstützt Auf/Zu- und 3-Punkt-Steuerung; die Laufzeit beträgt 22 s / 90°.

Mit formschlüssiger Verbindung 8x8 mm, Steckanschluss und Schutzart IP20. Als Multipack mit 100 Stück erhältlich.

Produkt nicht verfügbar
Teilen

Wenn lieferbar, bitte benachrichtigen

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo UM230Y-F-R.1 Klappenantrieb

Drehantrieb für Luftklappen. Laut Dokumentation ist er für den werkseitigen Einbau in Geräten der technischen Gebäudeausrüstung vorgesehen.

Wichtige Merkmale

  • Drehmoment: 1 Nm.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Auf/Zu, 3-Punkt.
  • Motorlaufzeit: 22 s / 90°; Drehrichtung: rechtsdrehend (cw).
  • Drehwinkel: 0...287.5°; Begrenzung durch einen mechanischen Endanschlag möglich.
  • Mechanischer Anschluss: formschlüssige Verbindung 8x8 mm.
  • Leistungsaufnahme während der Bewegung: 2 W; im Stillstand: 1.5 W; Auslegungsleistung: 4.5 VA.
  • Elektrischer Anschluss: Stecker; Molex Mini-Fit Jr. 39303035-Steckverbinder. Die kabelseitige Buchse ist nicht im Lieferumfang enthalten.
  • Schutzart IEC/EN: IP20; Umgebungstemperatur: -30...50°C [-22...122°F].
  • Manuelle Verstellung: Nein.
  • Multipack: 100 Stück.

  • Marke
    Belimo
  • Artikel-Nr.
    UM230Y-F-R.1
  • ean13
    7630498122569

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2 W
  • Leistungsaufnahme (Halten)
    1.5 W
  • Nennleistung
    4.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Anschlussstecker (Gegenstecker auf der Kabelseite nicht im Lieferumfang enthalten)
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP20
  • NEMA-Schutzart
    NEMA 1
  • Gehäusetyp
    UL-Gehäusetyp 1
  • Handverstellung
    Nein
  • Laufzeit (Motor)
    22 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Anschlussstecker
    Molex Mini-Fit Jr. 39303035-Steckverbinder
  • Drehmoment
    1 Nm
  • Bewegungsrichtung – Motor
    Drehung im Uhrzeigersinn (cw)
  • Drehwinkel
    0...287.5°
  • Mechanischer Anschluss
    Formschlüssige Verbindung 8x8 mm

Techniczna karta katalogowa

Download (1.58MB)

Instrukcja montażu

Download (3.4MB)

EU Declaration of Conformity – UM230Y-F-R.1

Download (331.83KB)

Environmental Declaration – UM..

Download (71.03KB)
