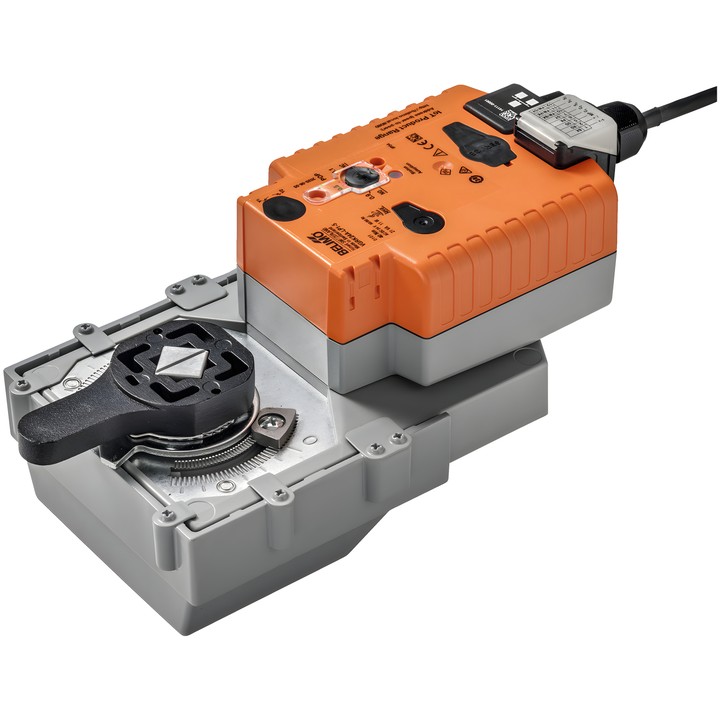

Belimo VGRK24A-LP1-5 - Drehantrieb für Kugelhähne

Belimo VGRK24A-LP1-5

Drehantrieb für Kugelhähne mit einer durch Kondensatoren realisierten Sicherheitsfunktion. Ermöglicht die Kommunikation über Cloud, BACnet/IP und Modbus TCP sowie die Umwandlung von Sensorsignalen.

Wichtigste Merkmale und Parameter

• Motordrehmoment: 40 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Stetige, kommunikative, hybride und Cloud-Ansteuerung; Arbeitsbereich Y: 2...10 V, einstellbar 0.5...10 V.
• Kommunikation: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP, integrierter Webserver und RJ45-Buchse.
• Motorlaufzeit: 150 s / 90°, einstellbar 90...150 s; Laufzeit in die Sicherheitsstellung: 35 s / 90°.
• Sicherheitsstellung: NC/NO oder einstellbar 0...100%; Überbrückungszeit bei Netzausfall (PF): 2 s, einstellbar 0...10 s.
• Anschluss von zwei Sensoren möglich; Umwandlung ihrer Signale für das übergeordnete System.
• Manuelle Verstellung per Taste, mechanische Stellungsanzeige und mechanische Drehwinkelanschläge.
• Leistungsaufnahme im Betrieb: 11 W; im Ruhezustand: 3 W; Bemessungsleistung für die Kabelauslegung: 21 VA.
• Versorgungs- und Steueranschluss: Kabel 1 m, 6x 0.5 mm², FRNC; Anschlussflansch: F05.
• Schutzart IEC/EN: IP40; IP54 bei Verwendung einer Schutzabdeckung oder einer Schutzverschraubung für die RJ45-Buchse. Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
