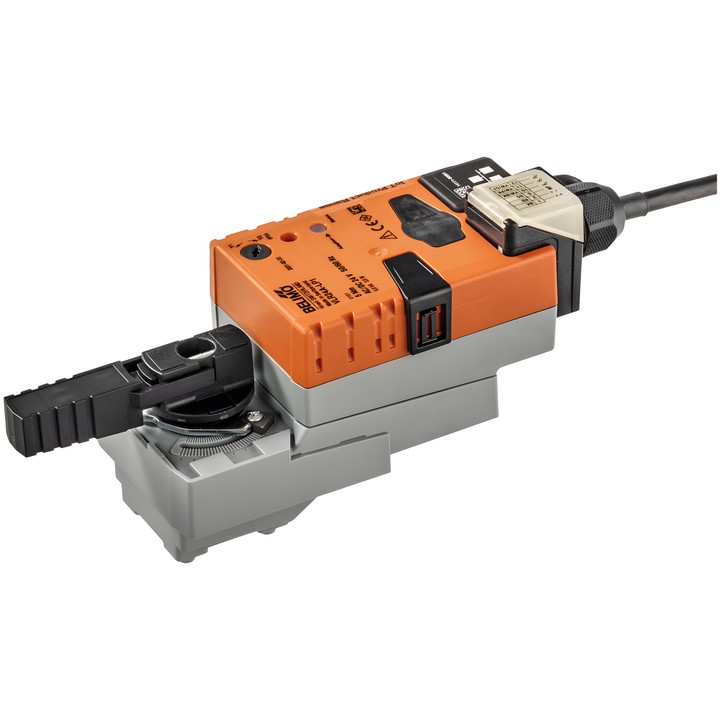

Drehantrieb Belimo VLR24A-LP1
VLR24A-LP1 ist ein kommunikationsfähiger Drehantrieb für Kugelhähne. Er kann über Cloud, BACnet/IP oder Modbus TCP angesteuert werden. Im Hybridmodus wird die Position durch ein analoges Signal vorgegeben; über die Kommunikationsschnittstellen können Datenpunkte ausgelesen und andere Punkte als das Steuersignal geschrieben werden.
Wichtigste Merkmale und Parameter
- Drehmoment: 5 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
- Arbeitsbereich Y: 2...10 V; variabler Bereich: 0.5...10 V.
- Motorlaufzeit: 90 s / 90°; einstellbare Laufzeit: 35...150 s.
- Kommunikation: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP und integrierter Webserver.
- Es können zwei Sensoren angeschlossen und ihre Signale für die Übertragung an ein übergeordnetes System umgewandelt werden.
- Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Drehwinkelbegrenzungen und mechanische Stellungsanzeige.
- Leistungsaufnahme im Betrieb: 3.5 W; in Ruhestellung: 3 W; Auslegungsleistung für die Leitungsdimensionierung: 5 VA.
- Anschluss für Versorgung und Steuerung: Kabel 1 m, 6x 0.5 mm²; Ethernet-Anschluss: RJ45-Buchse.
- Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
Die Konfiguration ist über den integrierten Webserver, die Kommunikationsschnittstelle oder Cloud möglich. Die Montage am Kugelhahn erfolgt mit einer zentralen Schraube.
