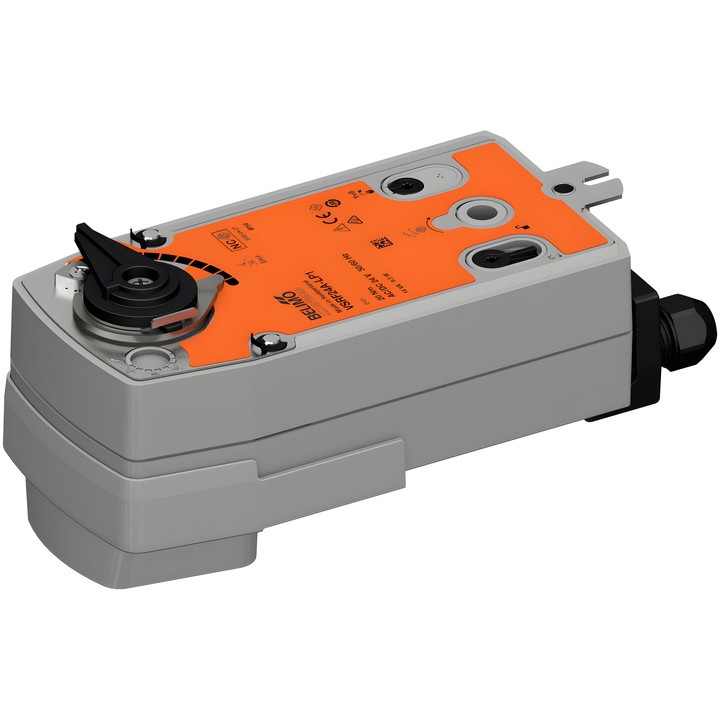

Belimo VSRF24A-LP1 - Drehantrieb für Kugelhähne

Belimo-Drehantrieb VSRF24A-LP1

Antrieb für Kugelhähne. Bei Unterbrechung der Spannungsversorgung stellt die Sicherheitsfunktion den Hahn in die geschlossene NC-Position (A – AB = 0 %); für Hähne mit L-Bohrung gibt die Dokumentation A – AB = 100 % an.

Wichtigste Merkmale und Parameter

• Drehmoment von Motor und Sicherheitsfunktion: 20 Nm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Leistungsaufnahme: 9.5 W im Betrieb, 3.5 W im Ruhezustand; Auslegungsleistung für die Kabeldimensionierung: 14 VA.
• Y-Arbeitsbereich: 2...10 V; einstellbarer Y-Arbeitsbereich: 0.5...10 V.
• Motorlaufzeit: 90 s / 90°; einstellbar: 40...150 s. Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Kommunikation: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP und integrierter Webserver.
• Anschluss von zwei Sensoren und Umwandlung ihrer Signale für das übergeordnete System.
• Manuelle Bedienung mit Kurbel und Verriegelungsschalter; mechanische Drehwinkelanschläge und mechanische Stellungsanzeige.
• Versorgungs- und Steueranschluss: Kabel 1 m, 6x 0.5 mm²; Ethernet-Anschluss: RJ45-Buchse.
• Schutzart: IP40; IP54 bei Verwendung einer Schutzabdeckung oder einer Schutzverschraubung für die RJ45-Buchse.
